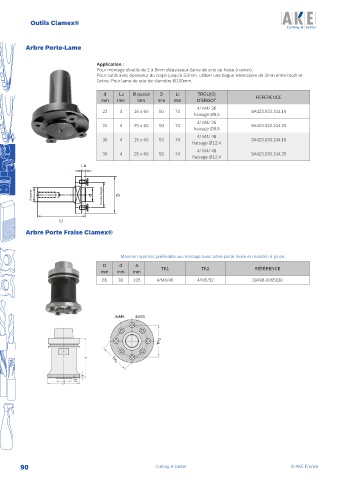

Outils Clamex®

Arbre Porte-Lame

Application :
Pour montage d’outils de 2 à 8mm d’épaisseur (lame de scie ou fraise à rainer).
Pour outils avec épaisseur du corps jusqu’à 3,5mm, utiliser une bague intercalaire de 2mm entre l’outil et
l’arbre. Pour lame de scie de diamètre ®150mm.

d Lu Ø queue D Lt TROU(S) RÉFÉRENCE
mm mm mm mm mm D’ERGOT
4/ M4/ 36
22 4 16 x 60 50 74 9A423.022.104.16
fraisage Ø8,6
4/ M4/ 36
22 4 25 x 60 50 74 9A423.022.104.25
fraisage Ø8,6
4/ M4/ 48
30 4 16 x 60 59 74 9A423.030.104.16
fraisage Ø12,4
4/ M4/ 48
30 4 25 x 60 59 74 9A423.030.104.25
fraisage Ø12,4
Lu

Ø queue Trou(s) d’ergot D

Lt
Arbre Porte Fraise Clamex®

Maintien optimal, préférable au montage avec arbre porte fraise et mandrin à pince.
D d A
mm mm mm TK1 TK2 RÉFÉRENCE
65 30 105 4/M6/48 4/M5/52 39498-0065630
