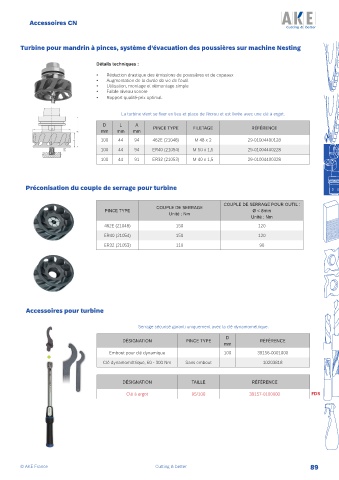

P. 89
Accessoires CN
Turbine pour mandrin à pinces, système d’évacuation des poussières sur machine Nesting
Détails techniques :
• Réduction drastique des émissions de poussières et de copeaux
• Augmentation de la durée de vie de l’outil
• Utilisation, montage et démontage simple
• Faible niveau sonore
• Rapport qualité-prix optimal.
La turbine vient se fixer en lieu et place de l’écrou et est livrée avec une clé à ergot.
D L A
mm mm mm PINCE TYPE FILETAGE RÉFÉRENCE
100 44 94 462E (21048) M 48 x 2 29-01004400128
100 44 94 ER40 (21054) M 50 x 1,5 29-01004400228
100 44 91 ER32 (21053) M 40 x 1,5 29-01004400328
Préconisation du couple de serrage pour turbine
COUPLE DE SERRAGE POUR OUTIL :
COUPLE DE SERRAGE
PINCE TYPE Ø < 8mm
Unité : Nm
Unité : Nm
462E (21048) 150 120
ER40 (21054) 150 120
ER32 (21053) 110 90
Accessoires pour turbine
Serrage sécurisé garanti uniquement avec la clé dynamométrique.
D
DÉSIGNATION PINCE TYPE RÉFÉRENCE
mm
Embout pour clé dynamique 100 39156-0001000
Clé dynamométrique, 60 - 300 Nm Sans embout 10203818
DÉSIGNATION TAILLE RÉFÉRENCE
Clé à ergot 95/100 39157-0100000 FDS
© AKE France Cutting & better 89
