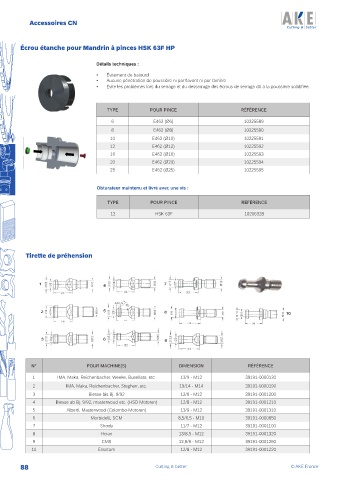

Page 88 - catalogue_atout_25

Accessoires CN

Écrou étanche pour Mandrin à pinces HSK 63F HP

Détails techniques :
• Évitement de balourd
• Aucune pénétration de poussière ni par l’avant ni par l’arrière
• Évite les problèmes lors du serrage et du desserrage des écrous de serrage dû à la poussière solidifiée.

TYPE POUR PINCE RÉFÉRENCE
6 E462 (Ø6) 10225589
8 E462 (Ø8) 10225590
10 E462 (Ø10) 10225591
12 E462 (Ø12) 10225592
16 E462 (Ø16) 10225593
20 E462 (Ø20) 10225594
25 E462 (Ø25) 10225595

Obturateur maintenu et livré avec une vis :

TYPE POUR PINCE RÉFÉRENCE
12 HSK 63F 10206328

Tirette de préhension

1 4 7

2 5 8 10

3 6 9

N° POUR MACHINE(S) DIMENSION RÉFÉRENCE
1 IMA, Maka, Reichenbacher, Weeke, Busellato, etc. 13/9 - M12 39191-0000130
2 IMA, Maka, Reichenbacher, Stegherr, etc. 19/14 - M14 39191-0000190
3 Biesse bis Bj. 9/92 12/8 - M12 39191-0001200
4 Biesse ab Bj. 9/92, masterwood etc. (HSD Motoren) 12/8 - M12 39191-0001210
5 Alberti, Masterwood (Colombo-Motoren) 13/9 - M12 39191-0001310
6 Morbidelli, SCM 8,5/6,5 - M10 39191-0000850
7 Shoda 11/7 - M12 39191-0001100
8 Heian 13/8,5 - M12 39191-0001320
9 CMS 12,8/9 - M12 39191-0001280
10 Essetam 12/8 - M12 39191-0001220

88 Cutting & better © AKE France
