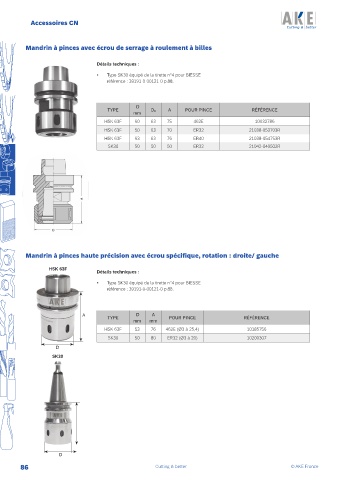

Page 86 - catalogue_atout_25

Accessoires CN

Mandrin à pinces avec écrou de serrage à roulement à billes

Détails techniques :
• Type SK30 équipé de la tirette n°4 pour BIESSE
référence : 39191-0-00121-0 p.88.

D
TYPE D1 A POUR PINCE RÉFÉRENCE
mm
HSK 63F 60 63 75 462E 10032786
HSK 63F 50 63 70 ER32 21038-053703R
HSK 63F 63 63 76 ER40 21038-054753R
SK30 50 50 50 ER32 21042-040502R

Mandrin à pinces haute précision avec écrou spécifique, rotation : droite/ gauche

HSK 63F
Détails techniques :
• Type SK30 équipé de la tirette n°4 pour BIESSE
référence : 39191-0-00121-0 p.88.

A D A
TYPE POUR PINCE RÉFÉRENCE
mm mm
HSK 63F 53 76 462E (Ø3 à 25,4) 10185756
SK30 50 80 ER32 (Ø3 à 20) 10200307
D
SK30

D

86 Cutting & better © AKE France
