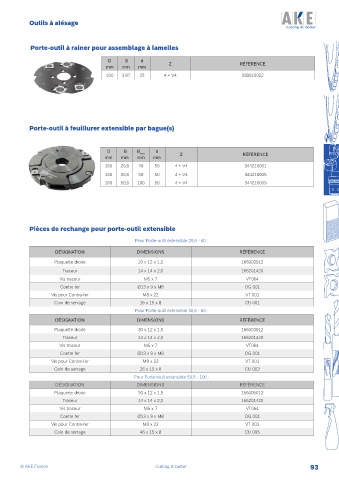

Page 93 - catalogue_atout_25

Outils à alésage

Porte-outil à rainer pour assemblage à lamelles

D B d Z RÉFÉRENCE
mm mm mm
100 3,97 22 4 + V4 338010022

Porte-outil à feuillurer extensible par bague(s)

D B B d
max Z RÉFÉRENCE
mm mm mm mm
160 20,6 40 50 4 + V4 344216001
160 30,6 60 50 4 + V4 344216005
160 50,6 100 50 4 + V4 344216009

Pièces de rechange pour porte-outil extensible

Pour Porte-outil extensible 20,6 - 40 :

DÉSIGNATION DIMENSIONS RÉFÉRENCE
Plaquette droite 20 x 12 x 1,5 166002012
Traceur 14 x 14 x 2,0 166201420
Vis traceur M5 x 7 VT064
Contre fer Ø13 x 9 x M8 OG 001
Vis pour Contre-fer M8 x 22 VT 001
Coin de serrage 16 x 15 x 8 CU 001
Pour Porte-outil extensible 30,6 - 60 :
DÉSIGNATION DIMENSIONS RÉFÉRENCE
Plaquette droite 30 x 12 x 1,5 166003012
Traceur 14 x 14 x 2,0 166201420
Vis traceur M5 x 7 VT064
Contre fer Ø13 x 9 x M8 OG 001
Vis pour Contre-fer M8 x 22 VT 001
Coin de serrage 26 x 15 x 8 CU 002
Pour Porte-outil extensible 50,6 - 100 :
DÉSIGNATION DIMENSIONS RÉFÉRENCE
Plaquette droite 50 x 12 x 1,5 166005012
Traceur 14 x 14 x 2,0 166201420
Vis traceur M5 x 7 VT064
Contre fer Ø13 x 9 x M8 OG 001
Vis pour Contre-fer M8 x 22 VT 001
Coin de serrage 46 x 15 x 8 CU 095

© AKE France Cutting & better 93
