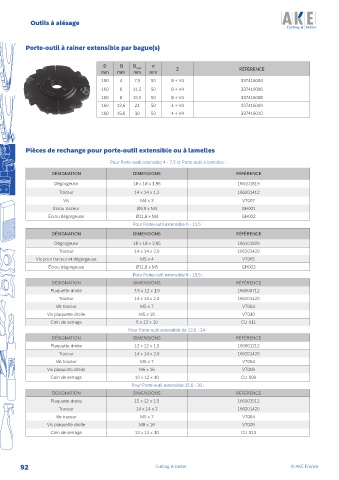

Page 92 - catalogue_atout_25

Outils à alésage

Porte-outil à rainer extensible par bague(s)

D B B d
max Z RÉFÉRENCE
mm mm mm mm
160 4 7,5 50 8 + V4 337416004
160 6 11,5 50 8 + V4 337416006
160 8 15,5 50 8 + V4 337416008
160 12,6 24 50 4 + V4 337416009
160 15,6 30 50 4 + V4 337416010

Pièces de rechange pour porte-outil extensible ou à lamelles

Pour Porte-outil extensible 4 - 7,5 et Porte-outil à lamelles :

DÉSIGNATION DIMENSIONS RÉFÉRENCE
Dégorgeuse 18 x 18 x 1,95 166101819
Traceur 14 x 14 x 1,2 166201412
Vis M4 x 3 VT007
Écrou traceur Ø9,9 x M4 GH001
Écrou dégorgeuse Ø11,8 x M4 GH002
Pour Porte-outil extensible 6 - 11,5 :
DÉSIGNATION DIMENSIONS RÉFÉRENCE
Dégorgeuse 18 x 18 x 2,95 166101829
Traceur 14 x 14 x 2,0 166201420
Vis pour traceur et dégorgeuse M5 x 4 VT065
Écrou dégorgeuse Ø11,8 x M5 GH003
Pour Porte-outil extensible 8 - 15,5 :
DÉSIGNATION DIMENSIONS RÉFÉRENCE
Plaquette droite 7,5 x 12 x 1,5 166000712
Traceur 14 x 14 x 2,0 166201420
Vis traceur M5 x 7 VT064
Vis plaquette droite M5 x 16 VT010
Coin de serrage 6 x 12 x 10 CU 011
Pour Porte-outil extensible de 12,6 - 24 :
DÉSIGNATION DIMENSIONS RÉFÉRENCE
Plaquette droite 12 x 12 x 1,5 166001212
Traceur 14 x 14 x 2,0 166201420
Vis traceur M5 x 7 VT064
Vis plaquette droite M6 x 16 VT006
Coin de serrage 10 x 12 x 10 CU 009
Pour Porte-outil extensible 15,6 - 30 :
DÉSIGNATION DIMENSIONS RÉFÉRENCE
Plaquette droite 15 x 12 x 1,5 166001512
Traceur 14 x 14 x 2 166201420
Vis traceur M5 x 7 VT064
Vis plaquette droite M8 x 16 VT005
Coin de serrage 13 x 12 x 10 CU 013

92 Cutting & better © AKE France
