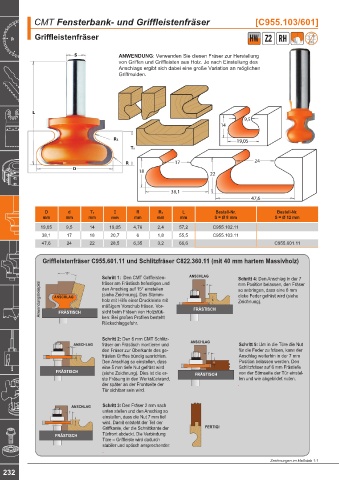

CMT Fensterbank- und Griffleistenfräser [C955.103/601]

Griffleistenfräser HW Z2 RH

ANWENDUNG: Verwenden Sie diesen Fräser zur Herstellung
von Griffen und Griffleisten aus Holz. Je nach Einstellung des
Anschlags ergibt sich dabei eine große Variation an möglichen
Griffmulden.

D d T1 I R R1 L Bestell-Nr. Bestell-Nr.
mm mm mm mm mm mm mm S = Ø 8 mm S = Ø 12 mm
19,05 9,5 14 19,05 4,76 2,4 57,2 C955.102.11
38,1 17 18 20,7 6 1,8 55,5 C955.103.11
47,6 24 22 28,5 6,35 3,2 66,6 C955.601.11

Griffleistenfräser C955.601.11 und Schlitzfräser C822.360.11 (mit 40 mm hartem Massivholz)

15°
Schritt 1: Den CMT Griffleisten- ANSCHLAG 7 Schritt 4: Den Anschlag in der 7
fräser am Frästisch befestigen und
mm Position belassen, den Fräser
Anwendungsbeispiel ANSCHLAG (siehe Zeichnung). Das Stamm- FRÄSTISCH so anbringen, dass eine 6 mm
den Anschlag auf 15° einstellen
dicke Feder gefräst wird (siehe
holz mit Hilfe einer Druckleiste mit
Zeichnung).
6
mäßigem Vorschub fräsen. Vor-
sicht beim Fräsen von Holzstük-
FRÄSTISCH
ken: Bei großen Profilen besteht
Rückschlaggefahr.
Schritt 2: Den 6 mm CMT Schlitz-
ANSCHLAG fräser am Frästisch montieren und ANSCHLAG Schritt 5: Um in die Türe die Nut
5
den Fräser zur Oberkante des ge- 7 für die Feder zu fräsen, kann der
6 frästen Griffes bündig ausrichten. Anschlag weiterhin in der 7 mm
Den Anschlag so einstellen, dass 6 Position belassen werden. Den
eine 5 mm tiefe Nut gefräst wird Schlitzfräser auf 6 mm Frästiefe
FRÄSTISCH (siehe Zeichnung). Dies ist die er- FRÄSTISCH von der Stirnseite der Tür einstel -
ste Fräsung in den Werkstückrand, len und wie abgebildet nuten.
der später an der Frontseite der .
Tür sichtbar sein wird.

ANSCHLAG Schritt 3: Den Fräser 2 mm nach
7 unten stellen und den Anschlag so
einstellen, dass die Nut 7 mm tief
wird. Damit entsteht der Teil der
2
Griffkante, der die Schnittkante der FERTIG!
FRÄSTISCH Türfront abdeckt. Die Verbindung
Türe – Griffleiste wird dadurch
stabiler und optisch ansprechender.
.
Zeichnungen im Maßstab 1:1
