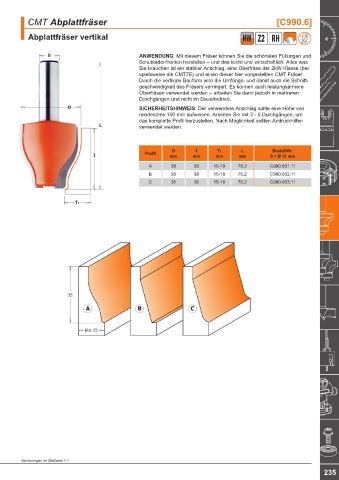

Page 239 - blueline-CMT Katalog 2022+_20250310

CMT Abplattfräser [C990.6]

Abplattfräser vertikal HW Z2 RH

ANWENDUNG: Mit diesem Fräser können Sie die schönsten Füllungen und
Schubladenfronten herstellen – und das leicht und wirtschaftlich. Alles was
Sie brauchen ist ein stabiler Anschlag, eine Oberfräse der 2kW-Klasse (bei-
spielsweise die CMT7E) und einen dieser hier vorgestellten CMT Fräser.
Durch die vertikale Bauform wird die Umfangs- und damit auch die Schnitt-
geschwindigkeit des Fräsers verringert. Es können auch leistungsärmere
Oberfräsen verwendet werden – arbeiten Sie dann jedoch in mehreren
Durchgängen und nicht im Dauerbetrieb.
SICHERHEITSHINWEIS: Der verwendete Anschlag sollte eine Höhe von
mindestens 150 mm aufweisen. Arbeiten Sie mit 3 - 5 Durchgängen, um
das komplette Profil herzustellen. Nach Möglichkeit sollten Andruckhilfen
verwendet werden.

D I T1 L Bestell-Nr.
Profil mm mm mm mm S = Ø 12 mm
A 38 38 15-18 76,2 C990.601.11
B 38 38 15-18 76,2 C990.602.11
C 38 38 15-18 76,2 C990.603.11

35

Min. 15

C541.518.00 Distanzring 1,0 mm
C990.407.00 Sicherheitsscheibe
Zeichnungen im Maßstab 1:1
