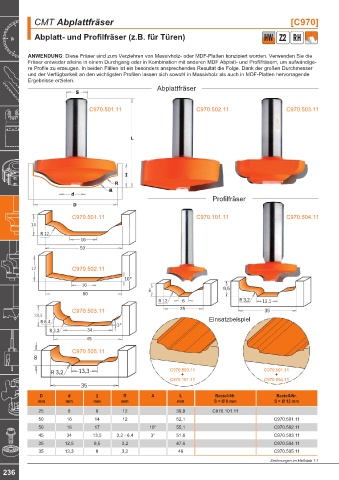

Page 240 - blueline-CMT Katalog 2022+_20250310

CMT Abplattfräser [C970]

Abplatt- und Profilfräser (z.B. für Türen) HW Z2 RH

ANWENDUNG: Diese Fräser sind zum Verziehren von Massivholz- oder MDF-Platten konzipiert worden. Verwenden Sie die
Fräser entweder alleine in einem Durchgang oder in Kombination mit anderen MDF Abplatt- und Profilfräsern, um aufwändige-
re Profile zu erzeugen. In beiden Fällen ist ein besonders ansprechendes Resultat die Folge. Dank der großen Durchmesser
und der Verfügbarkeit an den wichtigsten Profilen lassen sich sowohl in Massivholz als auch in MDF-Platten hervorragende
Ergebnisse erzielen.
Abplattfräser

C970.501.11 C970.502.11 C970.503.11

Profilfräser

C970.501.11 C970.101.11 C970.504.11
14
R 12
16
50

17 C970.502.11

16
8 9,5
50
R 12 6 R 3,2 12,5
C970.503.11 25 35
13,5
R 6,4 Einsatzbeispiel
R 3,2 34
45
C970.505.11
8

R 3,2 13,3 C970.503.11 C970.501.11
+
+
C970.101.11 C970.504.11
35
D d I R A L Bestell-Nr. Bestell-Nr.
mm mm mm mm mm S = Ø 8 mm S = Ø 12 mm
25 6 8 12 39,8 C970.101.11
50 16 14 12 52,1 C970.501.11
50 16 17 10° 55,1 C970.502.11
45 34 13,5 3,2 - 6,4 3° 51,6 C970.503.11
35 12,5 9,5 3,2 47,6 C970.504.11
35 13,3 8 3,2 46 C970.505.11
Zeichnungen im Maßstab 1:1
