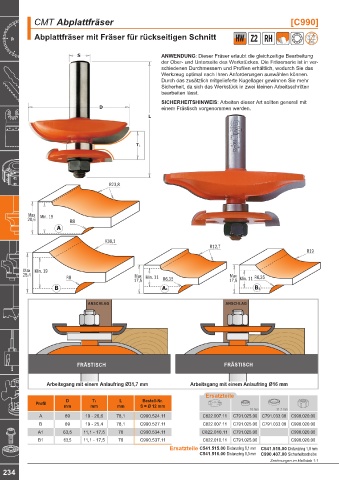

CMT Abplattfräser [C990]

Abplattfräser mit Fräser für rückseitigen Schnitt HW Z2 RH

ANWENDUNG: Dieser Fräser erlaubt die gleichzeitige Bearbeitung
der Ober- und Unterseite des Werkstückes. Die Fräserserie ist in ver-
schiedenen Durchmessern und Profilen erhältlich, wodurch Sie das
Werkzeug optimal nach Ihren Anforderungen auswählen können.
Durch das zusätzlich mitgelieferte Kugellager gewinnen Sie mehr
Sicherheit, da sich das Werkstück in zwei kleinen Arbeitsschritten
bearbeiten lässt.
SICHERHEITSHINWEIS: Arbeiten dieser Art sollten generell mit
einem Frästisch vorgenommen werden.

R23,8

R23,8

Max Min. 19
20,6 R8
Max Min. 19
20,6 R8

R38,1
R12,7
R19
R38,1
R12,7
R19
Max Min. 19
25,4 Max Max
R8 17,5 Min. 11 R6,35 17,5 Min. 11 R6,35
Max Min. 19
25,4 Max Max
R8 Min. 11 Min. 11 R6,35
17,5 R6,35 17,5
ANSCHLAG ANSCHLAG

FRÄSTISCH FRÄSTISCH

Arbeitsgang mit einem Anlaufring Ø31,7 mm Arbeitsgang mit einem Anlaufring Ø16 mm

Ersatzteile

D T1 L Bestell-Nr.
Profil
mm mm mm S = Ø 12 mm
16 mm 31,7 mm
A 89 19 - 20,6 78,1 C990.524.11 C822.007.11 C791.025.00 C791.033.00 C990.020.00
B 89 19 - 25,4 78,1 C990.527.11 C822.007.11 C791.025.00 C791.033.00 C990.020.00
A1 63,5 11,1 - 17,5 70 C990.534.11 C822.010.11 C791.025.00 C990.020.00
B1 63,5 11,1 - 17,5 70 C990.537.11 C822.010.11 C791.025.00 C990.020.00
Ersatzteile C541.515.00 Distanzring 0,1 mm C541.518.00 Distanzring 1,0 mm
C541.516.00 Distanzring 0,3 mm C990.407.00 Sicherheitsscheibe
Zeichnungen im Maßstab 1:1
