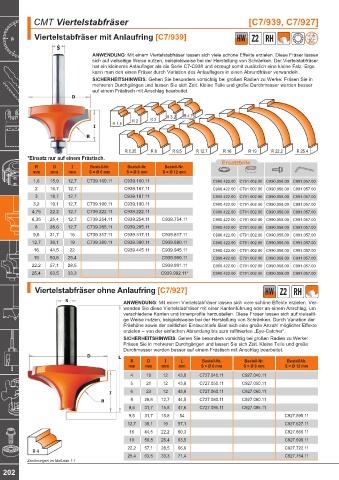

CMT Viertelstabfräser [C7/939, C7/927]

Viertelstabfräser mit Anlaufring [C7/939] HW Z2 RH

ANWENDUNG: Mit einem Viertelstabfräser lassen sich viele schöne Effekte erzielen. Diese Fräser lassen
sich auf vielseitige Weise nutzen, beispielsweise bei der Herstellung von Schränken. Der Viertelstabfräser
hat ein kleineres Anlauflager als die Serie C7-C938 und erzeugt somit zusätzlich eine kleine Falz. Ergo
kann man den einen Fräser durch Variation des Anlauflagers in einen Abrundfräser verwandeln.
SICHERHEITSHINWEIS: Gehen Sie besonders vorsichtig bei großen Radien zu Werke: Fräsen Sie in
mehreren Durchgängen und lassen Sie sich Zeit. Kleine Teile und große Durchmesser werden besser
auf einem Frästisch mit Anschlag bearbeitet.

R 1,6 R 2 R 3 R 3 R 3,2 R 3,2 R 4,75 R 4,75
R 1,6 R 2

R 6,35 R 8 R 9,5 R 12,7 R 16 R 19 R 22,2 R 25,4
*Einsatz nur auf einem Frästisch. R 6,35 R 8 R 9,5 R 12,7 R 16 R 19 R 22,2 R 25,4
Ersatzteile
R D I Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
1,6 15,9 12,7 C739.160.11 C939.160.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00
2 16,7 12,7 C939.167.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00
3 18,7 12,7 C939.187.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00
3,2 19,1 12,7 C739.190.11 C939.190.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00
4,75 22,2 12,7 C739.222.11 C939.222.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00
6,35 25,4 12,7 C739.254.11 C939.254.11 C939.754.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00
8 28,6 12,7 C739.285.11 C939.285.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00
9,5 31,7 16 C739.317.11 C939.317.11 C939.817.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00
12,7 38,1 19 C739.380.11 C939.380.11 C939.880.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00
16 44,5 22 C939.445.11 C939.945.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00
19 50,8 25,4 C939.990.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00
22,2 57,1 28,5 C939.991.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00
25,4 63,5 33,3 C939.992.11* C990.422.00 C791.002.00 C990.058.00 C991.057.00

Viertelstabfräser ohne Anlaufring [C7/927] HW Z2 RH

ANWENDUNG: Mit einem Viertelstabfräser lassen sich viele schöne Effekte erzielen. Ver-
wenden Sie diese Viertelstabfräser mit einer Kantenführung oder an einem Anschlag, um
verschiedene Kanten und Innenprofile herzustellen. Diese Fräser lassen sich auf vielseiti-
ge Weise nutzen, beispielsweise bei der Herstellung von Schränken. Durch Variation der
Fräshöhe sowie der seitlichen Eintauchtiefe lässt sich eine große Anzahl möglicher Effekte
erzielen – von der einfachen Abrundung bis zum raffinierten „Eye-Catcher“.
SICHERHEITSHINWEIS: Gehen Sie besonders vorsichtig bei großen Radien zu Werke:
Fräsen Sie in mehreren Durchgängen und lassen Sie sich Zeit. Kleine Teile und große
Durchmesser werden besser auf einem Frästisch mit Anschlag bearbeitet.

R D I L Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
4 19 12 43,8 C727.040.11 C927.040.11
5 21 12 43,8 C727.050.11 C927.050.11

6 23 12 43,8 C727.060.11 C927.060.11
8 28,6 12,7 44,5 C727.080.11 C927.080.11
9,5 31,7 15,8 47,6 C727.095.11 C927.095.11
9,5 31,7 15,8 54 C927.595.11
12,7 38,1 19 57,1 C927.627.11
16 44,5 22,2 60,3 C927.660.11
19 50,8 25,4 63,5 C927.690.11
22,2 57,1 28,5 66,6 C927.722.11
25,4 63,5 33,3 71,4 C927.754.11
Zeichnungen im Maßstab 1:1
202
