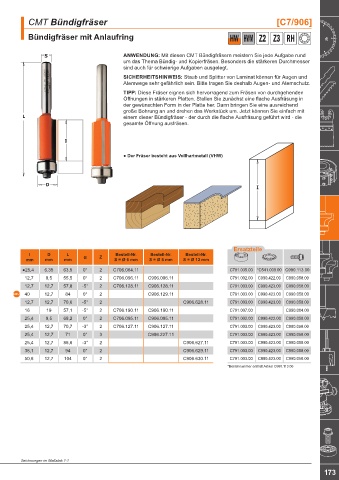

Page 177 - blueline-CMT Katalog 2022+_20250310

CMT Bündigfräser [C7/906]

Bündigfräser mit Anlaufring HW HWM Z2 Z3 RH

ANWENDUNG: Mit diesen CMT Bündigfräsern meistern Sie jede Aufgabe rund
um das Thema Bündig- und Kopierfräsen. Besonders die stärkeren Durchmesser
sind auch für schwierige Aufgaben ausgelegt.
SICHERHEITSHINWEIS: Staub und Splitter von Laminat können für Augen und
Atemwege sehr gefährlich sein. Bitte tragen Sie deshalb Augen- und Atemschutz.
TIPP: Diese Fräser eignen sich hervorragend zum Fräsen von durchgehenden
Öffnungen in stärkeren Platten. Stellen Sie zunächst eine flache Ausfräsung in
der gewünschten Form in der Platte her. Dann bringen Sie eine ausreichend
große Bohrung an und drehen das Werkstück um. Jetzt können Sie einfach mit
einem dieser Bündigfräser - der durch die flache Ausfräsung geführt wird - die
gesamte Öffnung ausfräsen.

● Der Fräser besteht aus Vollhartmetall (VHW)

38,1

Ersatzteile
I D L α Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm Z S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
●25,4 6,35 63,5 0° 2 C706.064.11 C791.035.00 *C541.009.00 C990.113.00
12,7 9,5 55,5 0° 2 C706.096.11 C906.096.11 C791.002.00 C990.422.00 C990.058.00
12,7 12,7 57,8 -5° 2 C706.128.11 C906.128.11 C791.003.00 C990.423.00 C990.058.00
40 12,7 84 0° 2 C906.129.11
NEU C791.003.00 C990.423.00 C990.058.00
12,7 12,7 70,6 -5° 2 C906.628.11 C791.003.00 C990.423.00 C990.058.00
16 19 57,1 -5° 2 C706.190.11 C906.190.11 C791.007.00 C990.004.00
25,4 9,5 68,2 0° 2 C706.095.11 C906.095.11 C791.002.00 C990.422.00 C990.058.00
25,4 12,7 70,7 -3° 2 C706.127.11 C906.127.11 C791.003.00 C990.423.00 C990.058.00
25,4 12,7 71 0° 3 C906.227.11 C791.003.00 C990.423.00 C990.058.00
25,4 12,7 86,6 -3° 2 C906.627.11 C791.003.00 C990.423.00 C990.058.00
38,1 12,7 94 0° 2 C906.629.11 C791.003.00 C990.423.00 C990.058.00
50,8 12,7 104 0° 2 C906.630.11 C791.003.00 C990.423.00 C990.058.00
*Bestellnummer enthält Artikel C990.113.00

Zeichnungen im Maßstab 1:1
173
