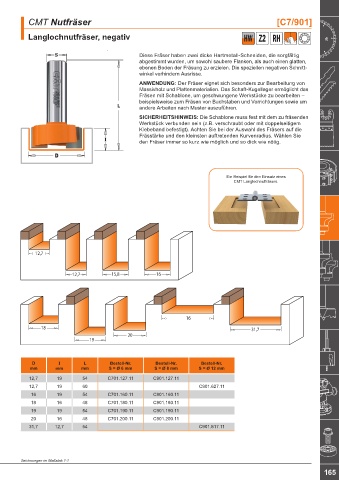

CMT Nutfräser [C7/901]

Langlochnutfräser, negativ HW Z2 RH

Diese Fräser haben zwei dicke Hartmetall-Schneiden, die sorgfältig
abgestimmt wurden, um sowohl saubere Flanken, als auch einen glatten,
ebenen Boden der Fräsung zu erzielen. Die speziellen negativen Schnitt-
winkel verhindern Ausrisse.

ANWENDUNG: Der Fräser eignet sich besonders zur Bearbeitung von
Massivholz und Plattenmaterialien. Das Schaft-Kugellager ermöglicht das
Fräsen mit Schablone, um geschwungene Werkstücke zu bearbeiten –
beispielsweise zum Fräsen von Buchstaben und Vorrichtungen sowie um
andere Arbeiten nach Muster auszuführen.
SICHERHEITSHINWEIS: Die Schablone muss fest mit dem zu fräsenden
Werkstück verbunden sein (z.B. verschraubt oder mit doppelseitigem
Klebeband befestigt). Achten Sie bei der Auswahl des Fräsers auf die
Frässtärke und den kleinsten auftretenden Kurvenradius. Wählen Sie
den Fräser immer so kurz wie möglich und so dick wie nötig.

Ein Beispiel für den Einsatz eines
CMT Langlochnutfräsers.

12,7

12,7 15,8 16

16
18 31,7
20
19

D I L Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
12,7 19 54 C701.127.11 C901.127.11
12,7 19 60 C901.627.11
16 19 54 C701.160.11 C901.160.11
18 16 48 C701.180.11 C901.180.11
19 19 54 C701.190.11 C901.190.11
20 16 48 C701.200.11 C901.200.11
31,7 12,7 54 C901.817.11

Zeichnungen im Maßstab 1:1
