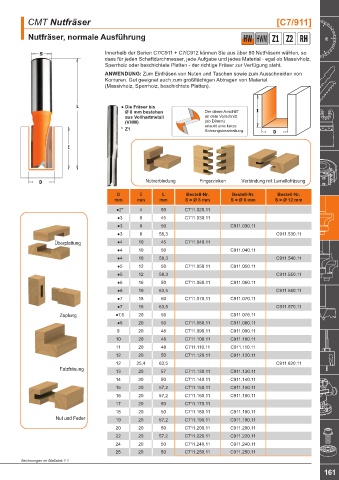

Page 165 - blueline-CMT Katalog 2022+_20250310

CMT Nutfräser [C7/911]

Nutfräser, normale Ausführung HW HWM Z1 Z2 RH

Innerhalb der Serien C7/C911 + C7/C912 können Sie aus über 80 Nutfräsern wählen, so
dass für jeden Schaftdurchmesser, jede Aufgabe und jedes Material - egal ob Massivholz,
Sperrholz oder beschichtete Platten - der richtige Fräser zur Verfügung steht.
ANWENDUNG: Zum Einfräsen von Nuten und Taschen sowie zum Ausschneiden von
Konturen. Gut geeignet auch zum großflächigen Abtragen von Material
(Massivholz, Sperrholz, beschichtete Platten).

● Die Fräser bis
Ø 8 mm bestehen Der obere Anschliff
aus Vollhartmetall an dem Vorschnitt
(VHW) (ab D9mm)
* Z1 erlaubt eine kurze
Bohrungsbearbeitung.

Nutverbindung Fingerzinken Verbindung mit Lamellofräsung

D I L Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
●2* 4 50 C711.020.11
●3 8 45 C711.030.11
●3 8 50 C911.030.11
●3 8 58,3 C911.530.11
Überplattung ●4 10 45 C711.040.11
●4 10 50 C911.040.11
●4 10 58,3 C911.540.11
●5 12 50 C711.050.11 C911.050.11
●5 12 58,3 C911.550.11
●6 16 50 C711.060.11 C911.060.11
●6 19 63,5 C911.560.11
●7 18 50 C711.070.11 C911.070.11
●7 18 63,5 C911.570.11
Zapfung ●7,6 20 50 C911.076.11
●8 20 50 C711.080.11 C911.080.11
9 20 48 C711.090.11 C911.090.11
10 20 48 C711.100.11 C911.100.11
11 20 48 C711.110.11 C911.110.11
12 20 50 C711.120.11 C911.120.11
12 25,4 63,5 C911.620.11
Falzfräsung 13 20 57 C711.130.11 C911.130.11
14 20 50 C711.140.11 C911.140.11
15 20 57,2 C711.150.11 C911.150.11
16 20 57,2 C711.160.11 C911.160.11
17 20 50 C711.170.11
18 20 50 C711.180.11 C911.180.11
Nut und Feder 19 20 57,2 C711.190.11 C911.190.11
20 20 50 C711.200.11 C911.200.11
22 20 57,2 C711.220.11 C911.220.11
24 20 50 C711.240.11 C911.240.11
25 20 50 C711.250.11 C911.250.11
Zeichnungen im Maßstab 1:1
