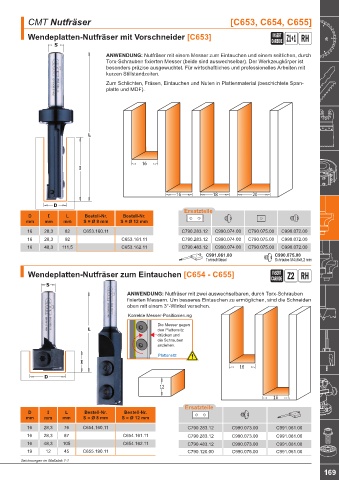

Page 173 - blueline-CMT Katalog 2022+_20250310

CMT Nutfräser [C653, C654, C655]

Wendeplatten-Nutfräser mit Vorschneider [C653] INSERT Z1+1 RH
CARBIDE

ANWENDUNG: Nutfräser mit einem Messer zum Eintauchen und einem seitlichen, durch
Torx-Schrauben fixierten Messer (beide sind auswechselbar). Der Werkzeugkörper ist
besonders präzise ausgewuchtet. Für wirtschaftliches und professionelles Arbeiten mit
kurzen Stillstandzeiten.

Zum Schlichten, Fräsen, Eintauchen und Nuten in Plattenmaterial (beschichtete Span-
platte und MDF).

16

16 18 20

Ersatzteile
D I L Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 8 mm S = Ø 12 mm
16 28,3 82 C653.160.11 C790.283.12 C990.074.00 C790.075.00 C990.072.00
16 28,3 92 C653.161.11 C790.283.12 C990.074.00 C790.075.00 C990.072.00
16 48,3 111,5 C653.162.11 C790.483.12 C990.074.00 C790.075.00 C990.072.00
C991.061.00 C990.075.00
Torxschlüssel Schraube M4x6x8,2 mm

Wendeplatten-Nutfräser zum Eintauchen [C654 - C655] INSERT Z2 RH
CARBIDE

ANWENDUNG: Nutfräser mit zwei auswechselbaren, durch Torx-Schrauben
fixierten Messern. Um besseres Eintauchen zu ermöglichen, sind die Schneiden
oben mit einem 3°-Winkel versehen.
Korrekte Messer-Positionierung

Die Messer gegen
den Plattensitz
drücken und
die Schrauben
anziehen.
Plattensitz

16

12
16
Ersatzteile
D I L Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 8 mm S = Ø 12 mm
16 28,3 76 C654.160.11 C790.283.12 C990.073.00 C991.061.00
16 28,3 87 C654.161.11 C790.283.12 C990.073.00 C991.061.00
16 48,3 105 C654.162.11 C790.483.12 C990.073.00 C991.061.00
19 12 45 C655.190.11 C790.120.00 C990.075.00 C991.061.00
Zeichnungen im Maßstab 1:1
169
