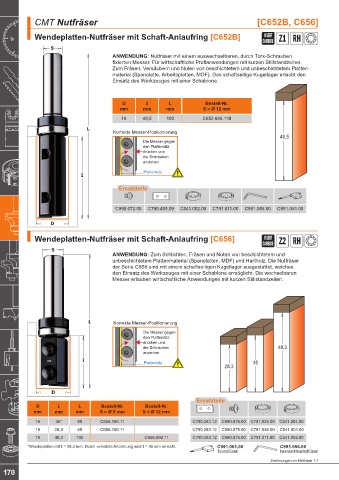

CMT Nutfräser [C652B, C656]

Wendeplatten-Nutfräser mit Schaft-Anlaufring [C652B] INSERT Z1 RH
CARBIDE

ANWENDUNG: Nutfräser mit einem auswechselbaren, durch Torx-Schrauben
fixierten Messer. Für wirtschaftliche Profianwendungen mit kurzen Stillstandzeiten.
Zum Fräsen, Versäubern und Nuten von beschichtetem und unbeschichtetem Platten-
material (Spanplatte, Arbeitsplatten, MDF). Das schaftseitige Kugellager erlaubt den
Einsatz des Werkzeuges mit einer Schablone.

D I L Bestell-Nr.
mm mm mm S = Ø 12 mm
19 49,5 100 C652.690.11B

Korrekte Messer-Positionierung
49,5
Die Messer gegen
den Plattensitz
drücken und
die Schrauben
anziehen.
Plattensitz

Ersatzteile

C990.072.00 C790.495.09 C541.002.00 C791.011.00 C991.056.00 C991.061.00

Wendeplatten-Nutfräser mit Schaft-Anlaufring [C656] INSERT Z2 RH
CARBIDE
ANWENDUNG: Zum Schlichten, Fräsen und Nuten von beschichtetem und
unbeschichtetem Plattenmaterial (Spanplatten, MDF) und Hartholz. Die Nutfräser
der Serie C656 sind mit einem schaftseitigen Kugellager ausgestattet, welches
den Einsatz des Werkzeuges mit einer Schablone ermöglicht. Die wechselbaren
Messer erlauben wirtschaftliche Anwendungen mit kurzen Stillstandzeiten.

Korrekte Messer-Positionierung
Die Messer gegen
den Plattensitz
drücken und
die Schrauben 48,3
anziehen.
Plattensitz 35
28,3

Ersatzteile
D I L Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 8 mm S = Ø 12 mm
16 35* 80 C656.160.11 C790.283.12 C990.076.00 C791.025.00 C541.004.00
19 28,3 69 C656.190.11 C790.283.12 C990.075.00 C791.034.00 C541.004.00
19 48,3 100 C656.692.11 C790.483.12 C990.075.00 C791.011.00 C541.002.00
*Wendeplatten mit I = 28,3 mm. Durch versetzte Anordnung wird I = 35 mm erreicht. C991.061.00 C991.056.00
Torxschlüssel Innensechskantschlüssel
Zeichnungen im Maßstab 1:1
