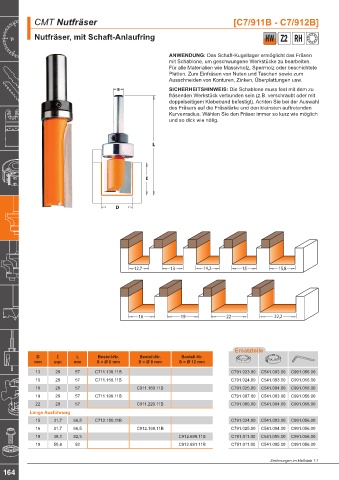

CMT Nutfräser [C7/911B - C7/912B]

Nutfräser, mit Schaft-Anlaufring HW Z2 RH

ANWENDUNG: Das Schaft-Kugellager ermöglicht das Fräsen
mit Schablone, um geschwungene Werkstücke zu bearbeiten.
Für alle Materialien wie Massivholz, Sperrholz oder beschichtete
Platten. Zum Einfräsen von Nuten und Taschen sowie zum
Ausschneiden von Konturen, Zinken, Überplattungen usw.
SICHERHEITSHINWEIS: Die Schablone muss fest mit dem zu
fräsenden Werkstück verbunden sein (z.B. verschraubt oder mit
doppelseitigem Klebeband befestigt). Achten Sie bei der Auswahl
des Fräsers auf die Frässtärke und den kleinsten auftretenden
Kurvenradius. Wählen Sie den Fräser immer so kurz wie möglich
und so dick wie nötig.

12,7 13 14,2 15 15,8

16 19 22 22,2

Ersatzteile
D I L Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
13 20 57 C711.130.11B C791.023.00 C541.003.00 C991.056.00
15 20 57 C711.150.11B C791.024.00 C541.003.00 C991.056.00
16 20 57 C911.160.11B C791.025.00 C541.004.00 C991.056.00
19 20 57 C711.190.11B C791.007.00 C541.003.00 C991.056.00
22 20 57 C911.220.11B C791.005.00 C541.004.00 C991.056.00
Lange Ausführung
15 31,7 66,5 C712.150.11B C791.024.00 C541.003.00 C991.056.00
16 31,7 66,5 C912.160.11B C791.025.00 C541.004.00 C991.056.00
19 38,1 82,5 C912.690.11B C791.011.00 C541.005.00 C991.056.00
19 50,8 92 C912.691.11B C791.011.00 C541.005.00 C991.056.00

Zeichnungen im Maßstab 1:1
