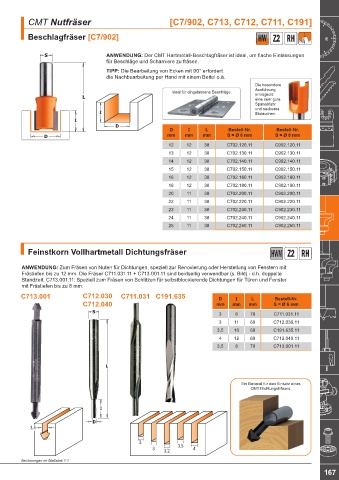

Page 171 - blueline-CMT Katalog 2022+_20250310

CMT Nutfräser [C7/902, C713, C712, C711, C191]

Beschlagfräser [C7/902] HW Z2 RH

ANWENDUNG: Der CMT Hartmetall-Beschlagfräser ist ideal, um flache Einlassungen
für Beschläge und Scharniere zu fräsen.
TIPP: Die Bearbeitung von Ecken mit 90° erfordert
die Nachbearbeitung per Hand mit einem Beitel o.ä.
Die besondere
Ausführung
Ideal für eingelassene Beschläge.
ermöglicht
eine sehr gute
Spanabfuhr
und sauberes
Eintauchen.

D I L Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 6 mm S = Ø 8 mm
12 12 38 C702.120.11 C902.120.11
13 12 38 C702.130.11 C902.130.11

14 12 38 C702.140.11 C902.140.11

15 12 38 C702.150.11 C902.150.11
16 12 38 C702.160.11 C902.160.11
18 12 38 C702.180.11 C902.180.11
20 11 38 C702.200.11 C902.200.11
22 11 38 C702.220.11 C902.220.11
23 11 38 C702.230.11 C902.230.11
24 11 38 C702.240.11 C902.240.11
25 11 38 C702.250.11 C902.250.11

C791.025.00 C541.004.00 C991.056.00
C791.007.00 C541.003.00 C991.056.00 Feinstkorn Vollhartmetall Dichtungsfräser HWM Z2 RH
C791.034.00 C541.004.00 C991.056.00
C791.011.00 C541.002.00 C991.056.00 ANWENDUNG: Zum Fräsen von Nuten für Dichtungen, speziell zur Renovierung oder Herstellung von Fenstern mit
C791.015.00 C541.002.00 C991.056.00 Frästiefen bis zu 12 mm. Die Fräser C711.031.11 + C713.001.11 sind beidseitig verwendbar (s. Bild) - d.h. doppelte
C791.020.00 C541.002.00 C991.056.00 Standzeit. C713.001.11: Speziell zum Fräsen von Schlitzen für selbstblockierende Dichtungen für Türen und Fenster
mit Frästiefen bis zu 8 mm.
C713.001 C712.030 C711.031 C191.635 D I L Bestell-Nr.
C712.040 mm mm mm S = Ø 6 mm
3 8 70 C711.031.11
3 11 60 C712.030.11
3,5 10 60 C191.635.11
4 12 60 C712.040.11
3,5 8 70 C713.001.11

Ein Beispiel für den Einsatz eines
CMT Dichtungsfräsers.

3,5

3
3 3,2 3,5 4
Zeichnungen im Maßstab 1:1
