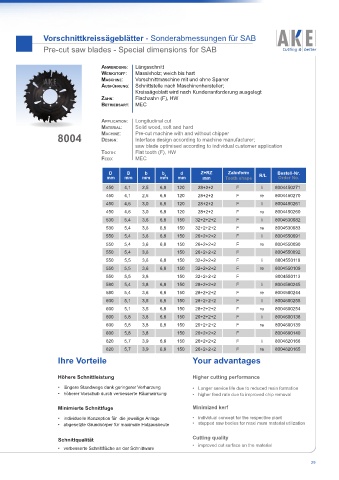

Page 29 - Sägewerksprogramm

Vorschnittkreissägeblätter - Sonderabmessungen für SAB

Pre-cut saw blades - Special dimensions for SAB

anwendung: Längsschnitt
werkstoff: Massivholz; weich bis hart
maschIne: Vorschnittmaschine mit und ohne Spaner
ausführung: Schnittstelle nach Maschinenhersteller;
Kreissägeblatt wird nach Kundenanforderung ausgelegt
Zahn: Flachzahn (F), HW
betrIebsart: MEC

applIcatIon: Longitudinal cut
materIal: Solid wood, soft and hard
8004 machIne: Pre-cut machine with and without chipper
desIgn:
Interface design according to machine manufacturer;
saw blade optimised according to individual customer application
tooth: Flat tooth (F), HW
feed: MEC

D B b b d Z+RZ Zahnform Bestell-Nr.
a
mm mm mm mm mm mm Tooth shape R/L Order No.
450 4,1 2,5 6,8 120 28+2+2 F li 8004450271
450 4,1 2,5 6,8 120 28+2+2 F re 8004450270
450 4,6 3,0 6,8 120 28+2+2 F li 8004450261
450 4,6 3,0 6,8 120 28+2+2 F re 8004450260
530 5,4 3,6 6,8 150 32+2+2+2 F li 8004530082
530 5,4 3,6 6,8 150 32+2+2+2 F re 8004530083
550 5,4 3,6 6,8 150 26+2+2+2 F li 8004550091
550 5,4 3,6 6,8 150 26+2+2+2 F re 8004550090
550 5,4 3,6 150 26+2+2+2 F 8004550092
550 5,5 3,6 6,8 150 32+2+2+2 F li 8004550110
550 5,5 3,6 6,8 150 32+2+2+2 F re 8004550109
550 5,5 3,8 150 32+2+2+2 F 8004550113
580 5,4 3,8 6,8 150 28+2+2+2 F li 8004580245
580 5,4 3,6 6,8 150 28+2+2+2 F re 8004580244
600 5,1 3,5 6,8 150 28+2+2+2 F li 8004600255
600 5,1 3,5 6,8 150 28+2+2+2 F re 8004600254
600 5,8 3,8 6,8 150 20+2+2+2 F li 8004600138
600 5,8 3,8 6,8 150 20+2+2+2 F re 8004600139
600 5,8 3,8 150 20+2+2+2 F 8004600140
620 5,7 3,9 6,8 150 26+2+2+2 F li 8004620166
620 5,7 3,9 6,8 150 26+2+2+2 F re 8004620165
Ihre Vorteile Your advantages

Höhere Schnittleistung Higher cutting performance
• längere Standwege dank geringerer Verharzung • Longer service life due to reduced resin formation
• höherer Vorschub durch verbesserte Räumwirkung • higher feed rate due to improved chip removal

Minimierte Schnittfuge Minimized kerf
• individuelle Konzeption für die jeweilige Anlage • individual concept for the respective plant
• abgesetzte Grundkörper für maximale Holzausbeute • stepped saw bodies for maxi mum material utilization

Schnittqualität Cutting quality
• improved cut surface on the material
• verbesserte Schnittfläche an der Schnittware

29
