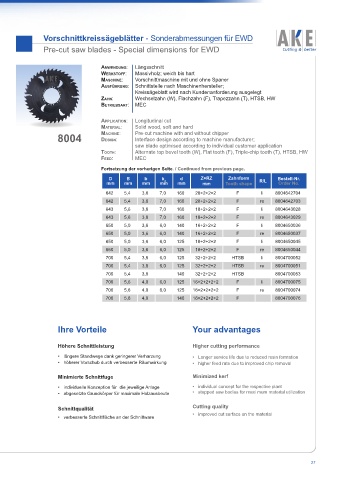

Page 27 - Sägewerksprogramm

Vorschnittkreissägeblätter - Sonderabmessungen für EWD

Pre-cut saw blades - Special dimensions for EWD

anwendung: Längsschnitt
werkstoff: Massivholz; weich bis hart
maschIne: Vorschnittmaschine mit und ohne Spaner
ausführung: Schnittstelle nach Maschinenhersteller;
Kreissägeblatt wird nach Kundenanforderung ausgelegt
Zahn: Wechselzahn (W), Flachzahn (F), Trapezzahn (T), HTSB, HW
betrIebsart: MEC

applIcatIon: Longitudinal cut
materIal: Solid wood, soft and hard
8004 machIne: Pre-cut machine with and without chipper
Interface design according to machine manufacturer;
desIgn:
saw blade optimised according to individual customer application
tooth: Alternate top bevel tooth (W), Flat tooth (F), Triple-chip tooth (T), HTSB, HW
feed: MEC
Fortsetzung der vorherigen Seite. / Continued from previous page.
D B b b d Z+RZ Zahnform Bestell-Nr.
a
mm mm mm mm mm mm Tooth shape R/L Order No.
642 5,4 3,6 7,0 160 28+2+2+2 F li 8004642704
642 5,4 3,6 7,0 160 28+2+2+2 F re 8004642703
643 5,6 3,8 7,0 160 18+2+2+2 F li 8004643028
643 5,6 3,8 7,0 160 18+2+2+2 F re 8004643029
650 5,0 3,6 6,0 140 16+2+2+2 F li 8004650036
650 5,0 3,6 6,0 140 16+2+2+2 F re 8004650037
650 5,0 3,6 6,0 125 18+2+2+2 F li 8004650045
650 5,0 3,6 6,0 125 18+2+2+2 F re 8004650044
700 5,4 3,8 6,0 125 32+2+2+2 HTSB li 8004700052
700 5,4 3,8 6,0 125 32+2+2+2 HTSB re 8004700051
700 5,4 3,8 140 32+2+2+2 HTSB 8004700053
700 5,6 4,0 6,0 125 16+2+2+2+2 F li 8004700075
700 5,6 4,0 6,0 125 16+2+2+2+2 F re 8004700074
700 5,6 4,0 140 16+2+2+2+2 F 8004700076

Ihre Vorteile Your advantages

Höhere Schnittleistung Higher cutting performance
• längere Standwege dank geringerer Verharzung • Longer service life due to reduced resin formation
• höherer Vorschub durch verbesserte Räumwirkung • higher feed rate due to improved chip removal

Minimierte Schnittfuge Minimized kerf
• individuelle Konzeption für die jeweilige Anlage • individual concept for the respective plant
• abgesetzte Grundkörper für maximale Holzausbeute • stepped saw bodies for maxi mum material utilization

Schnittqualität Cutting quality
• improved cut surface on the material
• verbesserte Schnittfläche an der Schnittware

27
