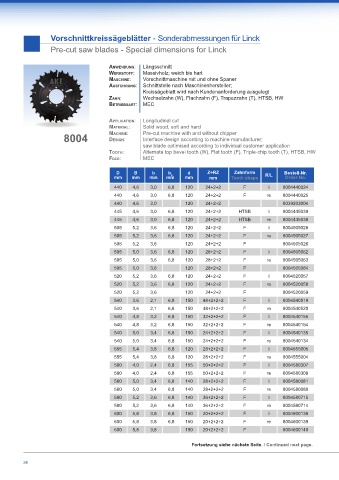

Page 24 - Sägewerksprogramm

Vorschnittkreissägeblätter - Sonderabmessungen für Linck

Pre-cut saw blades - Special dimensions for Linck

anwendung: Längsschnitt
werkstoff: Massivholz; weich bis hart
maschIne: Vorschnittmaschine mit und ohne Spaner
ausführung: Schnittstelle nach Maschinenhersteller;
Kreissägeblatt wird nach Kundenanforderung ausgelegt
Zahn: Wechselzahn (W), Flachzahn (F), Trapezzahn (T), HTSB, HW
betrIebsart: MEC

applIcatIon: Longitudinal cut
materIal: Solid wood, soft and hard
8004 machIne: Pre-cut machine with and without chipper
desIgn:
Interface design according to machine manufacturer;
saw blade optimised according to individual customer application
tooth: Alternate top bevel tooth (W), Flat tooth (F), Triple-chip tooth (T), HTSB, HW
feed: MEC

D B b b d Z+RZ Zahnform Bestell-Nr.
a
mm mm mm mm mm mm Tooth shape R/L Order No.
440 4,6 3,0 6,8 120 24+2+2 F li 8004440024
440 4,6 3,0 6,8 120 24+2+2 F re 8004440025
440 4,6 3,0 120 24+2+2 8039203004
445 4,6 3,0 6,8 120 24+2+2 HTSB li 8004445039
445 4,6 3,0 6,8 120 24+2+2 HTSB re 8004445038
505 5,2 3,6 6,8 120 24+2+2 F li 8004505028
505 5,2 3,6 6,8 120 24+2+2 F re 8004505027
505 5,2 3,6 120 24+2+2 F 8004505026
505 5,0 3,6 6,8 120 28+2+2 F li 8004505062
505 5,0 3,6 6,8 120 28+2+2 F re 8004505063
505 5,0 3,6 120 28+2+2 F 8004505064
520 5,2 3,6 6,8 120 24+2+2 F li 8004520057
520 5,2 3,6 6,8 120 24+2+2 F re 8004520058
520 5,2 3,6 120 24+2+2 F 8004520059
540 3,6 2,1 6,8 150 48+2+2+2 F li 8004540519
540 3,6 2,1 6,8 150 48+2+2+2 F re 8004540520
540 4,8 3,2 6,8 150 32+2+2+2 F li 8004540155
540 4,8 3,2 6,8 150 32+2+2+2 F re 8004540154
540 5,0 3,4 6,8 150 24+2+2+2 F li 8004540135
540 5,0 3,4 6,8 150 24+2+2+2 F re 8004540134
555 5,4 3,8 6,8 120 28+2+2+2 F li 8004555005
555 5,4 3,8 6,8 120 28+2+2+2 F re 8004555004
580 4,0 2,4 6,8 155 50+2+2+2 F li 8004580307
580 4,0 2,4 6,8 155 50+2+2+2 F re 8004580308
580 5,0 3,4 6,8 140 28+2+2+2 F li 8004580081
580 5,0 3,4 6,8 140 28+2+2+2 F re 8004580080
580 5,2 3,6 6,8 140 36+2+2+2 F li 8004580715
580 5,2 3,6 6,8 140 36+2+2+2 F re 8004580714
600 5,8 3,8 6,8 150 20+2+2+2 F li 8004600138
600 5,8 3,8 6,8 150 20+2+2+2 F re 8004600139
600 5,8 3,8 150 20+2+2+2 F 8004600140

Fortsetzung siehe nächste Seite. / Continued next page.

24
