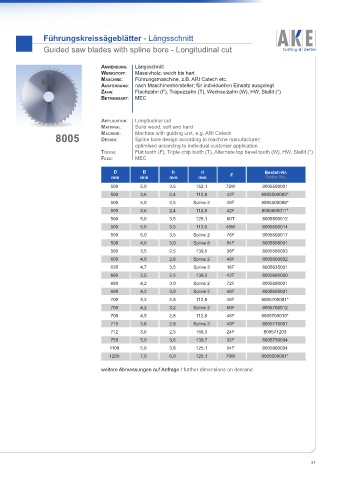

Page 31 - Sägewerksprogramm

Führungskreissägeblätter - Längsschnitt

Guided saw blades with spline bore - Longitudinal cut

anwendung: Längsschnitt
werkstoff: Massivholz; weich bis hart
maschIne: Führungsmaschine, z.B. ARI Catech etc.
ausführung: nach Maschinenhersteller; für individuellen Einsatz ausgelegt
Zahn: Flachzahn (F), Trapezzahn (T), Wechselzahn (W), HW, Stellit (*)
betrIebsart: MEC

applIcatIon: Longitudinal cut
materIal: Solid wood, soft and hard
8005 machIne: Machine with guiding unit, e.g. ARI Catech
Spline bore design according to machine manufacturer;
desIgn:
optimised according to individual customer application
tooth: Flat tooth (F), Triple-chip tooth (T), Alternate top bevel tooth (W), HW, Stellit (*)
feed: MEC

D B b d Bestell-Nr.
mm mm mm mm Z Order No.
500 5,0 3,5 152,1 72W 8005500001
500 3,6 2,4 112,8 42F 8005500005*
500 5,0 3,5 Spline 2 48F 8005500008*
500 3,6 2,4 112,8 42F 8005500011*
500 5,0 3,5 125,1 60T 8005500012
500 5,0 3,5 113,0 48W 8005500014
500 5,0 3,5 Spline 2 76F 8005500017
508 4,0 3,0 Spline 8 54F 8005508001
560 3,5 2,5 139,5 36F 8005560003
600 4,0 2,8 Spline 2 48F 8005600002
635 4,7 3,5 Spline 3 18F 8005635001
660 3,5 2,5 139,5 42F 8005660000
680 4,2 3,0 Spline 2 72F 8005680001
695 4,2 3,0 Spline 2 40F 8005695001
700 4,2 2,8 112,8 48F 8005700001*
700 4,2 3,2 Spline 2 50F 8005700012
700 4,5 2,8 112,8 48F 8005700019*
710 3,8 2,8 Spline 3 40F 8005710007
712 3,6 2,5 168,3 24F 800571203
750 5,0 3,6 139,7 32F 8005750004
1100 5,6 3,8 125,1 54F 8005000004
1200 7,0 5,0 125,1 70W 8005000001*

weitere Abmessungen auf Anfrage / further dimensions on demand

31
