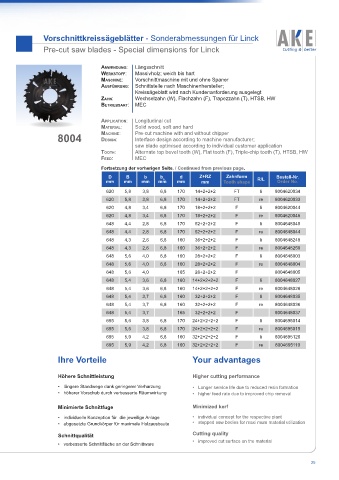

Page 25 - Sägewerksprogramm

Vorschnittkreissägeblätter - Sonderabmessungen für Linck

Pre-cut saw blades - Special dimensions for Linck

anwendung: Längsschnitt
werkstoff: Massivholz; weich bis hart
maschIne: Vorschnittmaschine mit und ohne Spaner
ausführung: Schnittstelle nach Maschinenhersteller;
Kreissägeblatt wird nach Kundenanforderung ausgelegt
Zahn: Wechselzahn (W), Flachzahn (F), Trapezzahn (T), HTSB, HW
betrIebsart: MEC

applIcatIon: Longitudinal cut
materIal: Solid wood, soft and hard
8004 machIne: Pre-cut machine with and without chipper
Interface design according to machine manufacturer;
desIgn:
saw blade optimised according to individual customer application
tooth: Alternate top bevel tooth (W), Flat tooth (F), Triple-chip tooth (T), HTSB, HW
feed: MEC
Fortsetzung der vorherigen Seite. / Continued from previous page.
D B b b d Z+RZ Zahnform Bestell-Nr.
a
mm mm mm mm mm mm Tooth shape R/L Order No.
620 5,8 3,8 6,8 170 14+2+2+2 FT li 8004620034
620 5,8 3,8 6,8 170 14+2+2+2 FT re 8004620033
620 4,8 3,4 6,8 170 18+2+2+2 F li 8004620044
620 4,8 3,4 6,8 170 18+2+2+2 F re 8004620045
648 4,4 2,8 6,8 170 52+2+2+2 F li 8004648045
648 4,4 2,8 6,8 170 52+2+2+2 F re 8004648044
648 4,3 2,6 6,8 160 36+2+2+2 F li 8004648249
648 4,3 2,6 6,8 160 36+2+2+2 F re 8004648250
648 5,6 4,0 6,8 160 28+2+2+2 F li 8004648003
648 5,6 4,0 6,8 160 28+2+2+2 F re 8004648004
648 5,6 4,0 165 28+2+2+2 F 8004648005
648 5,4 3,6 6,8 160 14+2+2+2+2 F li 8004648027
648 5,4 3,6 6,8 160 14+2+2+2+2 F re 8004648026
648 5,4 3,7 6,8 160 32+2+2+2 F li 8004648035
648 5,4 3,7 6,8 160 32+2+2+2 F re 8004648036
648 5,4 3,7 165 32+2+2+2 F 8004648037
695 5,6 3,8 6,8 170 24+2+2+2+2 F li 8004695014
695 5,6 3,8 6,8 170 24+2+2+2+2 F re 8004695015
695 5,9 4,2 6,8 160 32+2+2+2+2 F li 8004695120
695 5,9 4,2 6,8 160 32+2+2+2+2 F re 8004695119

Ihre Vorteile Your advantages

Höhere Schnittleistung Higher cutting performance
• längere Standwege dank geringerer Verharzung • Longer service life due to reduced resin formation
• höherer Vorschub durch verbesserte Räumwirkung • higher feed rate due to improved chip removal

Minimierte Schnittfuge Minimized kerf

• individuelle Konzeption für die jeweilige Anlage • individual concept for the respective plant
• abgesetzte Grundkörper für maximale Holzausbeute • stepped saw bodies for maxi mum material utilization

Schnittqualität Cutting quality
• improved cut surface on the material
• verbesserte Schnittfläche an der Schnittware

25
