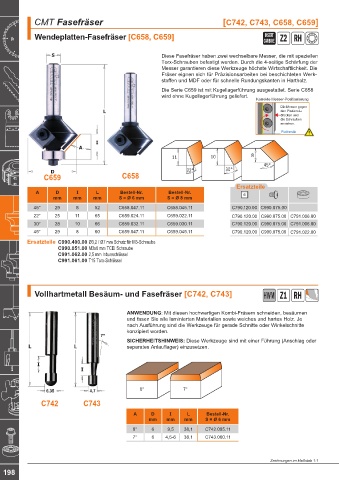

CMT Fasefräser [C742, C743, C658, C659]

Wendeplatten-Fasefräser [C658, C659] INSERT Z2 RH
CARBIDE

Diese Fasefräser haben zwei wechselbare Messer, die mit speziellen
Torx-Schrauben befestigt werden. Durch die 4-seitige Schärfung der
Messer garantieren diese Werkzeuge höchste Wirtschaftlichkeit. Die
Fräser eignen sich für Präzisionsarbeiten bei beschichteten Werk-
stoffen und MDF oder für schnelle Rundungskanten in Hartholz.
Die Serie C659 ist mit Kugellagerführung ausgestattet. Serie C658
wird ohne Kugellagerführung geliefert.
Korrekte Messer-Positionierung
Die Messer gegen
den Plattensitz
drücken und
die Schrauben
anziehen.
Plattensitz

11 10 8

C659 C658
Ersatzteile
A D I L Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 6 mm S = Ø 8 mm
45° 29 8 52 C658.047.11 C658.045.11 C790.120.00 C990.075.00
22° 25 11 65 C659.024.11 C659.022.11 C790.120.00 C990.075.00 C791.006.00
30° 28 10 66 C659.032.11 C659.030.11 C790.120.00 C990.075.00 C791.006.00
45° 29 8 60 C659.047.11 C659.045.11 C790.120.00 C990.075.00 C791.022.00
Ersatzteile C990.400.00 Ø3,2 / Ø7 mm Schutz für M3-Schraube
C990.051.00 M3x6 mm TCEI Schraube
C991.062.00 2,5 mm Inbusschlüssel
C991.061.00 T15 Torx-Schlüssel

Vollhartmetall Besäum- und Fasefräser [C742, C743] HWM Z1 RH

ANWENDUNG: Mit diesen hochwertigen Kombi-Fräsern schneiden, besäumen
und fasen Sie alle laminierten Materialien sowie weiches und hartes Holz. Je
nach Ausführung sind die Werkzeuge für gerade Schnitte oder Winkelschnitte
konzipiert worden.
SICHERHEITSHINWEIS: Diese Werkzeuge sind mit einer Führung (Anschlag oder
separates Anlauflager) einzusetzen.

4,7
6,35 4,7 0° 7°
C742 C743

A D I L Bestell-Nr.
mm mm mm S = Ø 6 mm
0° 6 9,5 38,1 C742.095.11
7° 6 4,5-6 38,1 C743.060.11

Zeichnungen im Maßstab 1:1
