Page 200 - blueline-CMT Katalog 2022+_20250310

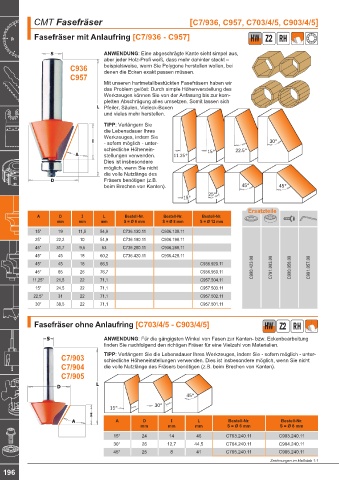

CMT Fasefräser [C7/936, C957, C703/4/5, C903/4/5]

Fasefräser mit Anlaufring [C7/936 - C957] HW Z2 RH

ANWENDUNG: Eine abgeschrägte Kante sieht simpel aus,
aber jeder Holz-Profi weiß, dass mehr dahinter steckt –
C936 beispielsweise, wenn Sie Polygone herstellen wollen, bei
denen die Ecken exakt passen müssen.
C957
Mit unseren hartmetallbestückten Fasefräsern haben wir
das Problem gelöst: Durch simple Höhenverstellung des
Werkzeuges können Sie von der Anfasung bis zur kom-
pletten Abschrägung alles umsetzen. Somit lassen sich
Pfeiler, Säulen, Vieleck-Boxen
und vieles mehr herstellen.
TIPP: Verlängern Sie
die Lebensdauer Ihres
Werkzeuges, indem Sie
- sofern möglich - unter-
schiedliche Höhenein-
stellungen verwenden.
Dies ist insbesondere
möglich, wenn Sie nicht
die volle Nutzlänge des
Fräsers benötigen (z.B.
beim Brechen von Kanten).

Ersatzteile
A D I L Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
15° 19 11,5 54,9 C736.130.11 C936.130.11
25° 22,2 10 54,9 C736.190.11 C936.190.11
45° 31,7 9,5 53 C736.280.11 C936.280.11
45° 45 18 60,2 C736.420.11 C936.420.11
45° 45 18 66,5 C936.920.11
45° 65 26 76,7 C936.950.11 C990.423.00 C791.003.00 C990.058.00 C991.057.00
11,25° 21,5 22 71,1 C957.504.11
15° 24,5 22 71,1 C957.503.11
22,5° 31 22 71,1 C957.502.11
30° 38,5 22 71,1 C957.501.11

Fasefräser ohne Anlaufring [C703/4/5 - C903/4/5] HW Z2 RH

ANWENDUNG: Für die gängigsten Winkel von Fasen zur Kanten- bzw. Eckenbearbeitung
finden Sie nachfolgend den richtigen Fräser für eine Vielzahl von Materialien.
C7/903 TIPP: Verlängern Sie die Lebensdauer Ihres Werkzeuges, indem Sie - sofern möglich - unter-
schiedliche Höheneinstellungen verwenden. Dies ist insbesondere möglich, wenn Sie nicht
C7/904 die volle Nutzlänge des Fräsers benötigen (z.B. beim Brechen von Kanten).
C7/905

A D I L Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 6 mm S = Ø 8 mm
15° 24 14 46 C703.240.11 C903.240.11
30° 26 12,7 44,5 C704.240.11 C904.240.11
45° 25 8 41 C705.240.11 C905.240.11
Zeichnungen im Maßstab 1:1
196
