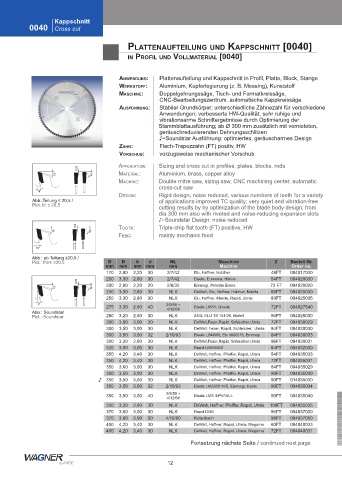

Kappschnitt
0040 Cross cut

plattenaUfteIlUng Und kappsChnItt [0040]

In profIl Und VollmaterIal [0040]

anWendUng: Plattenaufteilung und Kappschnitt in Profil, Platte, Block, Stange
Werkstoff: Aluminium, Kupferlegierung (z. B. Messing), Kunststoff
masChIne: Doppelgehrungssäge, Tisch- und Formatkreissäge,
CNC-Bearbeitungszentrum, automatische Kappkreissäge
aUsführUng: Stabiler Grundkörper; unterschiedliche Zähnezahl für verschiedene
Anwendungen; verbesserte HW-Qualität; sehr ruhige und
vibrationsarme Schnittergebnisse durch Optimierung der
Stammblattausführung; ab Ø 300 mm zusätzlich mit vernieteten,
geräuschreduzierenden Dehnungsschlitzen
♪=Soundstar Ausführung: optimiertes, geräuscharmes Design
zahn: Flach-Trapezzahn (FT) positiv, HW
VorsChUb: vorzugsweise mechanischer Vorschub
aPPlication: Sizing and cross cut in profiles, plates, blocks, rods
0,25
15° 45° material: Aluminium, brass, copper alloy
machine: Double mitre saw, sizing saw, CNC machining center, automatic
cross-cut saw
10°
Design: Rigid design, noise reduced, various numbers of teeth for a variety
Abb.:Teilung ≤ 20,5 / of applications improved TC quality; very quiet and vibration-free
Pict. till ≤ 20,5
cutting results by by optimization of the blade body design; from
dia 300 mm also with riveted and noise-reducing expansion slots
♪=Soundstar Design: noise reduced
0,4 tooth: Triple-chip flat tooth (FT) positive, HW
15° 45°
FeeD: mainly mechanic feed

10°
Abb.: ab Teilung ≥20,5 /
Pict.: from ≥20,5 D B b d Nl Maschine Z Bestell-Nr.
mm mm mm mm mm Machine order no.
170 2,80 2,20 30 2/7/42 Elu, Haffner, Holzher 48FT 004017030
200 3,30 2,80 30 2/7/42 Eisele, Eumenia, Häfele 54FT 004020030
0,25
15° 45° 200 2,80 2,20 20 2/6/32 Emmegi, Pressta Eisele 72 FT 004020020
250 3,30 2,80 30 NLK DeWalt, Elu, Haffner, Holzher, Makita 66FT 004025030
250 3,30 2,80 30 NLK Elu, Haffner, Makita, Rapid, Ulmia 80FT 004025035
5° 2/9/55 +
275 3,30 2,80 40 4/12/64 Eisele LMS1, Graule 72FT 004027540
Abb.: Soundstar
Pict.: Soundstar 280 3,20 2,60 30 NLK AEG, ELU TS 161/20, Mafell 96FT 004028030
300 3,60 3,00 30 NLK DeWalt,Fezer,Rapid, Schleicher,Ulmia 72FT 004030029
300 3,50 3,00 30 NLK DeWalt, Fezer, Rapid, Schleicher, Ulmia 84FT 004030030
300 3,50 3,00 32 2/10/63 Eisele LSM300, Elu MGS/73, Emmegi 84FT 004030033
300 3,30 2,80 30 NLK DeWalt,Fezer,Rapid, Schleicher,Ulmia 96FT 004030031
320 3,50 3,00 30 NLK Rapid UGS/GKS 84FT 004032030
350 4,20 3,40 30 NLK DeWalt, Haffner, Pfeiffer, Rapid, Ulmia 54FT 004035033
350 4,20 3,40 30 NLK DeWalt, Haffner, Pfeiffer, Rapid, Ulmia 72FT 004035031
350 3,60 3,00 30 NLK DeWalt, Haffner, Pfeiffer, Rapid, Ulmia 84FT 004035029
350 3,50 3,00 30 NLK DeWalt, Haffner, Pfeiffer, Rapid, Ulmia 90FT 004035030
♪ 350 3,50 3,00 30 NLK DeWalt, Haffner, Pfeiffer, Rapid, Ulmia 90FT 014035030
350 3,50 3,00 32 2/10/63 Eisele LMS350 M/S, Emmegi, Kasto 90FT 004035034
2/9/55 +
350 3,50 3,00 40 4/12/64 Eisele LMS II-PV/VA-L 90FT 004035040
350 3,20 2,60 30 NLK DeWalt, Haffner, Pfeiffer, Rapid, Ulmia 108FT 004035035
370 3,60 3,00 30 NLK Rapid DGS 96FT 004037030
370 3,60 3,00 50 4/15/80 Kaltenbach 96FT 004037050
400 4,20 3,40 30 NLK DeWalt, Haffner, Rapid, Ulmia, Wegoma 60FT 004040033
400 4,20 3,40 30 NLK DeWalt, Haffner, Rapid, Ulmia, Wegoma 72FT 004040031
AEG
Fortsetzung nächste Seite / continued next page
