Page 16 - Metallprogramm.indd

Spezial
0040 Special

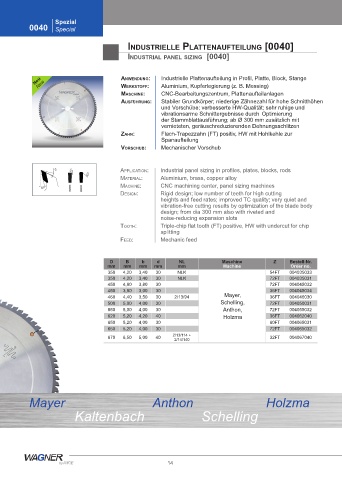

IndUstrIelle plattenaUfteIlUng [0040]

IndUstrIal panel sIzIng [0040]

Neu New anWendUng: Industrielle Plattenaufteilung in Profil, Platte, Block, Stange
Werkstoff: Aluminium, Kupferlegierung (z. B. Messing)
masChIne: CNC-Bearbeitungszentrum, Plattenaufteilanlagen
aUsführUng: Stabiler Grundkörper; niederige Zähnezahl für hohe Schnitthöhen
und Vorschübe; verbesserte HW-Qualität; sehr ruhige und
vibrationsarme Schnittergebnisse durch Optimierung
der Stammblattausführung; ab Ø 300 mm zusätzlich mit
vernieteten, geräuschreduzierenden Dehnungsschlitzen
zahn: Flach-Trapezzahn (FT) positiv, HW mit Hohlkehle zur
Spanaufteilung
VorsChUb: Mechanischer Vorschub

aPPlication: Industrial panel sizing in profiles, plates, blocks, rods
material: Aluminium, brass, copper alloy
machine: CNC machining center, panel sizing machines
Design: Rigid design; low number of teeth for high cutting
heights and feed rates; improved TC quality; very quiet and
vibration-free cutting results by optimization of the blade body
design; from dia 300 mm also with riveted and
noise-reducing expansion slots
tooth: Triple-chip flat tooth (FT) positive, HW with undercut for chip
splitting
FeeD: Mechanic feed

D B b d Nl Maschine Z Bestell-Nr.
mm mm mm mm mm Machine order no.
350 4,20 3,40 30 NLK 54FT 004035033
350 4,20 3,40 30 NLK 72FT 004035031
450 4,80 3,80 30 72FT 004045032
450 3,80 3,00 30 36FT 004045034
460 4,40 3,50 30 2/13/94 Mayer, 36FT 004046030
500 5,00 4,00 30 Schelling, 72FT 004050031
550 5,00 4,00 30 Anthon, 72FT 004055032
620 5,20 4,20 40 Holzma 36FT 004062040
650 5,20 4,00 30 60FT 004065031
650 5,20 4,00 30 72FT 004065032
670 6,50 5,00 40 2/13/114 + 32FT 004067040
2/14/140

Mayer Anthon Holzma

Kaltenbach Schelling

14
