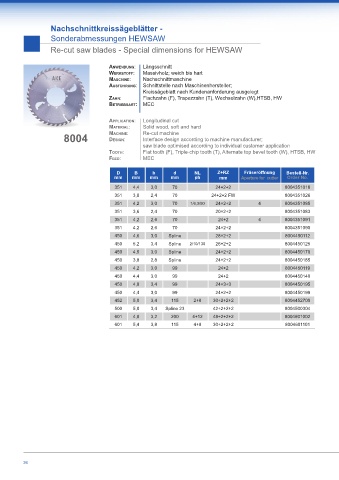

Page 36 - Sägewerksprogramm

Nachschnittkreissägeblätter -
Sonderabmessungen HEWSAW

Re-cut saw blades - Special dimensions for HEWSAW

anwendung: Längsschnitt
werkstoff: Massivholz; weich bis hart
maschIne: Nachschnittmaschine
ausführung: Schnittstelle nach Maschinenhersteller;
Kreissägeblatt nach Kundenanforderung ausgelegt
Zahn: Flachzahn (F), Trapezzahn (T), Wechselzahn (W),HTSB, HW
betrIebsart: MEC

applIcatIon: Longitudinal cut
materIal: Solid wood, soft and hard
8004 machIne: Re-cut machine
desIgn:
Interface design according to machine manufacturer;
saw blade optimised according to individual customer application
tooth: Flat tooth (F), Triple-chip tooth (T), Alternate top bevel tooth (W), HTSB, HW
feed: MEC

D B b d NL Z+RZ Fräseröffnung Bestell-Nr.
mm mm mm mm ph mm Aperture for cutter Order No.
351 4,4 3,0 70 24+2+2 8004351018
351 3,8 2,4 70 24+2+2 FW 8004351026
351 4,2 3,0 70 1/6,3/90 24+2+2 4 8004351085
351 3,6 2,4 70 20+2+2 8004351083
351 4,2 2,6 70 24+2 4 8004351091
351 4,2 2,6 70 24+2+2 8004351090
450 4,6 3,0 Spline 28+2+2 8004450112
450 5,2 3,4 Spline 2/10/130 26+2+2 8004450125
450 4,5 3,0 Spline 24+2+2 8004450170
450 3,8 2,8 Spline 24+2+2 8004450185
450 4,2 3,0 99 24+2 8004450119
450 4,4 3,0 99 24+2 8004450140
450 4,8 3,4 99 24+3+3 8004450195
450 4,4 3,0 99 24+2+2 8004450199
452 5,0 3,4 115 2+8 30+2+2+2 8004452700
500 5,0 3,4 Spline 23 42+2+2+2 8004500304
601 4,8 3,2 200 4+12 48+2+2+2 8004601002
601 5,4 3,8 115 4+8 30+2+2+2 8004601101

36
