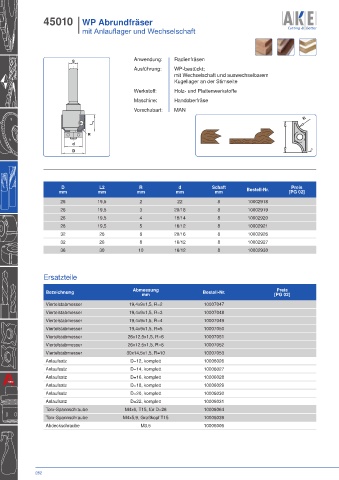

Page 286 - Katalog_2025+

45010 I WP Abrundfräser
I mit Anlauflager und Wechselschaft

Anwendung: Radienfräsen
S
Ausführung: WP-bestückt;
mit Wechselschaft und auswechselbarem
Kugellager an der Stirnseite
Werkstoff: Holz- und Plattenwerkstoffe
Maschine: Handoberfräse
Vorschubart: MAN
R
L 2

R
d
D L 2

D L2 R d Schaft Preis
mm mm mm mm mm Bestell-Nr. [PG 02]

26 19,5 2 22 8 10002918
26 19,5 3 20/18 8 10002919
26 19,5 4 18/14 8 10002920
26 19,5 5 16/12 8 10002921
32 26 6 20/16 8 10002926
32 26 8 16/12 8 10002927
36 30 10 16/12 8 10002930

Ersatzteile

Preis
Bezeichnung Abmessung Bestell-Nr. [PG 02]
mm
Viertelstabmesser 19,4x9x1,5, R=2 10007047
Viertelstabmesser 19,4x9x1,5, R=3 10007048
Viertelstabmesser 19,4x9x1,5, R=4 10007049
Viertelstabmesser 19,4x9x1,5, R=5 10007050
Viertelstabmesser 26x12,5x1,5, R=6 10007051
Viertelstabmesser 26x12,5x1,5, R=8 10007052
Viertelstabmesser 30x14,5x1,5, R=10 10007053
Anlaufsatz D=12, komplett 10006026
Anlaufsatz D=14, komplett 10006027
Anlaufsatz D=16, komplett 10006028
Anlaufsatz D=18, komplett 10006029
Anlaufsatz D=20, komplett 10006030
Anlaufsatz D=22, komplett 10006031
Torx-Spannschraube M4x6, T15, für D=26 10006064
Torx-Spannschraube M4x5,9, Großkopf T15 10006039
Abdeckschraube M3,5 10006006

282
