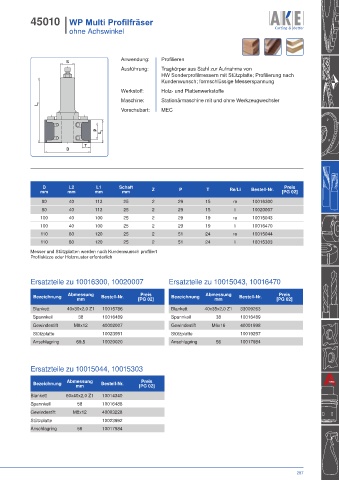

45010 I WP Multi Profilfräser
I ohne Achswinkel

Anwendung: Profilieren
S
Ausführung: Tragkörper aus Stahl zur Aufnahme von
HW Sonderprofilmessern mit Stützplatte; Profilierung nach
Kundenwunsch; formschlüssige Messerspannung
Werkstoff: Holz- und Plattenwerkstoffe
Maschine: Stationärmaschine mit und ohne Werkzeugwechsler
L 1
Vorschubart: MEC

P
L 2
T
D

D L2 L1 Schaft Preis
mm mm mm mm Z P T Re/Li Bestell-Nr. [PG 02]

80 40 113 25 2 29 15 re 10016300
80 40 113 25 2 29 15 li 10020007
100 40 100 25 2 29 19 re 10015043
100 40 100 25 2 29 19 li 10016470
110 60 120 25 2 51 24 re 10015044
110 60 120 25 2 51 24 li 10015303
Messer und Stützplatten werden nach Kundenwunsch profiliert
Profilskizze oder Holzmuster erforderlich

Ersatzteile zu 10016300, 10020007 Ersatzteile zu 10015043, 10016470

Preis
Preis
Bezeichnung Abmessung Bestell-Nr. [PG 02] Bezeichnung Abmessung Bestell-Nr. [PG 02]
mm
mm
Blankett 40x30x2,0 Z1 10015786 Blankett 40x35x2,0 Z1 33009263
Spannkeil 38 10016489 Spannkeil 38 10016489
Gewindestift M8x12 40002007 Gewindestift M6x16 40001998
Stützplatte 10023991 Stützplatte 10019297
Anschlagring 69,5 10020020 Anschlagring 56 10017984

Ersatzteile zu 10015044, 10015303

Preis
Bezeichnung Abmessung Bestell-Nr. [PG 02]
mm
Blankett 60x40x2,0 Z1 10014340
Spannkeil 58 10016488
Gewindestift M8x12 40003228
Stützplatte 10023992
Anschlagring 56 10017984

287
