Page 282 - Katalog_2025+
P. 282

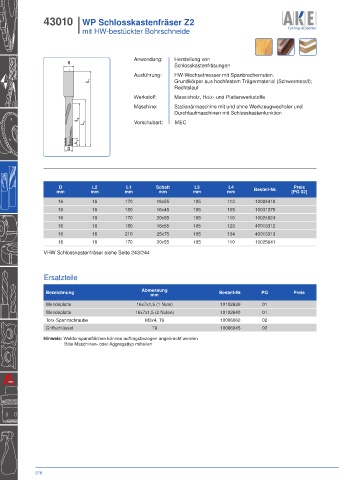

43010 I WP Schlosskastenfräser Z2
I mit HW-bestückter Bohrschneide
Anwendung: Herstellung von
S
Schlosskastenfräsungen
Ausführung: HW-Wechselmesser mit Spanbrechernuten.
L 1 Grundkörper aus hochfestem Trägermaterial (Schwermetall);
Rechtslauf
Werkstoff: Massivholz, Holz- und Plattenwerkstoffe
Maschine: Stationärmaschine mit und ohne Werkzeugwechsler und
Durchlaufmaschinen mit Schlosskastenfunktion
L 3 Vorschubart: MEC
L 4
L 2
D
D L2 L1 Schaft L3 L4 Preis
mm mm mm mm mm mm Bestell-Nr. [PG 02]
16 16 170 16x55 105 113 10024418
16 16 150 16x45 105 105 10031379
16 16 170 20x55 105 110 10024624
16 16 180 16x55 105 123 40013312
16 16 210 25x75 105 134 40013313
18 16 170 20x55 105 110 10025641
VHW Schlosskastenfräser siehe Seite 243/244
Ersatzteile
Bezeichnung Abmessung Bestell-Nr. PG Preis
mm
Wendeplatte 16x7x1,5 (1 Nute) 10102639 01
Wendeplatte 16x7x1,5 (2 Nuten) 10102640 01
Torx-Spannschraube M3x4, T9 10006060 02
Griffschlüssel T9 10006045 02
Hinweis: Weldonspannflächen können auftragsbezogen angebracht werden
Bitte Maschinen- oder Aggregattyp mitteilen
278
