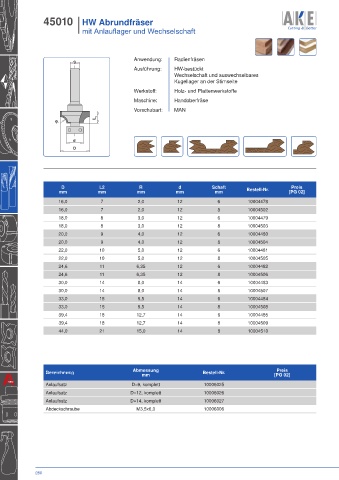

45010 I HW Abrundfräser
24620 c S. 169
I mit Anlauflager und Wechselschaft

Anwendung: Radienfräsen
S
Ausführung: HW-bestückt
Wechselschaft und auswechselbares
Kugellager an der Stirnseite
Werkstoff: Holz- und Plattenwerkstoffe
Maschine: Handoberfräse
Vorschubart: MAN

L 2
R

d
D

D L2 R d Schaft Preis
mm mm mm mm mm Bestell-Nr. [PG 02]

16,0 7 2,0 12 6 10004478
16,0 7 2,0 12 8 10004502
18,0 8 3,0 12 6 10004479
18,0 8 3,0 12 8 10004503
20,0 9 4,0 12 6 10004480
20,0 9 4,0 12 8 10004504
22,0 10 5,0 12 6 10004481
22,0 10 5,0 12 8 10004505
24,6 11 6,35 12 6 10004482
24,6 11 6,35 12 8 10004506
30,0 14 8,0 14 6 10004483
30,0 14 8,0 14 8 10004507
33,0 15 9,5 14 6 10004484
33,0 15 9,5 14 8 10004508
39,4 18 12,7 14 6 10004485
39,4 18 12,7 14 8 10004509
44,0 21 15,0 14 8 10004510

Preis
Bezeichnung
Ersatzteile Abmessung Bestell-Nr. [PG 02]
mm
Anlaufsatz D=9, komplett 10006025
Anlaufsatz D=12, komplett 10006026
Anlaufsatz D=14, komplett 10006027
Abdeckschraube M3,5x6,0 10006006
