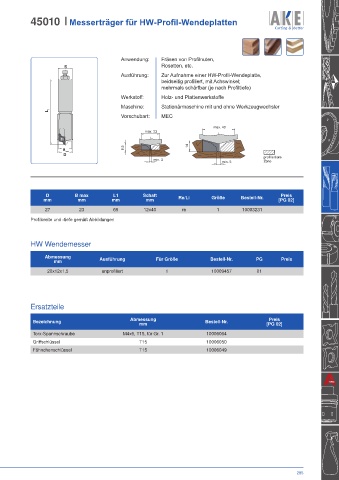

Page 289 - Katalog_2025+

45010 I Messerträger für HW-Profil-Wendeplatten

Anwendung: Fräsen von Profilnuten,
S Rosetten, etc.
Ausführung: Zur Aufnahme einer HW-Profil-Wendeplatte,
beidseitig profiliert, mit Achswinkel;
mehrmals schärfbar (je nach Profiltiefe)
Werkstoff: Holz- und Plattenwerkstoffe

Maschine: Stationärmaschine mit und ohne Werkzeugwechsler
L 1
Vorschubart: MEC
max. 40
max. 23

6,5 14
B max
D
min. 3 profilierbare
min. 5 Zone

D B max L1 Schaft Preis
mm mm mm mm Re/Li Größe Bestell-Nr. [PG 02]
27 23 69 12x40 re 1 10003231
Profilbreite und -tiefe gemäß Abbildungen

HW Wendemesser

Abmessung Ausführung Für Größe Bestell-Nr. PG Preis
mm
20x12x1,5 unprofiliert 1 10009457 01

Ersatzteile

Preis
Bezeichnung Abmessung Bestell-Nr. [PG 02]
mm
Torx-Spannschraube M4x6, T15, für Gr. 1 10006064
Griffschlüssel T15 10006050
Fähnchenschlüssel T15 10006049

285
