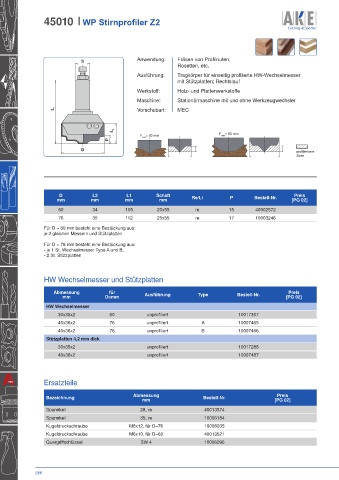

45010 I WP Stirnprofiler Z2

S Anwendung: Fräsen von Profilnuten,
Rosetten, etc.
Ausführung: Tragkörper für einseitig profilierte HW-Wechselmesser
mit Stützplatten; Rechtslauf
Werkstoff: Holz- und Plattenwerkstoffe
Maschine: Stationärmaschine mit und ohne Werkzeugwechsler
L 1 Vorschubart: MEC

L 2
F max = 60 mm F max = 80 mm
P
D profilierbare
Zone

D L2 L1 Schaft Preis
mm mm mm mm Re/Li P Bestell-Nr. [PG 02]
60 34 105 20x55 re 15 40002572
76 35 112 25x55 re 17 10003246
Für D = 60 mm besteht eine Bestückung aus:
je 2 gleichen Messern und Stützplatten

Für D = 76 mm besteht eine Bestückung aus:
- je 1 St. Wechselmesser Type A und B,
- 2 St. Stützplatten

HW Wechselmesser und Stützplatten

Abmessung für Ausführung Type Bestell-Nr. Preis
mm D=mm [PG 02]
HW Wechselmesser
30x35x2 60 unprofiliert 10017307
40x36x2 76 unprofiliert A 10007465
40x36x2 76 unprofiliert B 10007466
Stützplatten 4,2 mm dick
30x35x2 unprofiliert 10017288
40x36x2 unprofiliert 10007487

Ersatzteile

Preis
Bezeichnung Abmessung Bestell-Nr. [PG 02]
mm
Spannkeil 28, re 40013574
Spannkeil 35, re 10006184
Kugeldruckschraube M8x12, für D=76 10006035
Kugeldruckschraube M6x10, für D=60 40013521
Quergriffschlüssel SW 4 10006096

286
