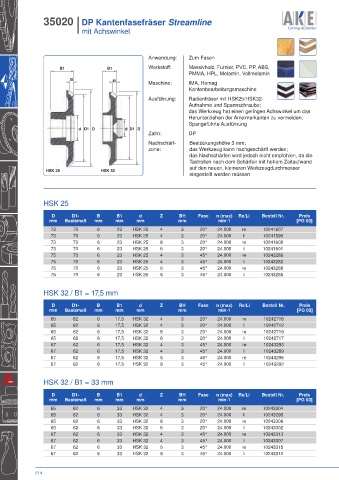

35020 I DP Kantenfasefräser Streamline
I mit Achswinkel

Anwendung: Zum Fasen
B1 B1 Werkstoff: Massivholz, Furnier, PVC, PP, ABS,
PMMA, HPL, Melamin, Vollmelamin
B B Maschine: IMA, Homag
Kantenbearbeitungsmaschine
Ausführung: Radienfräser mit HSK25/HSK32-
Aufnahme und Spannschraube;
das Werkzeug hat einen geringen Achswinkel um das
Herunterziehen der Anleimerkanten zu vermeiden;
Spangeführte Ausführung
d D1 D d D1 D
Zahn: DP
Nachschärf- Bestückungshöhe 3 mm;
zone: das Werkzeug kann nachgeschärft werden;
das Nachschärfen wird jedoch nicht empfohlen, da die
Tastrollen nach dem Schärfen mit hohem Zeitaufwand
auf den neuen, kleineren Werkzeugdurchmesser
HSK 25 HSK 32
eingestellt werden müssen

HSK 25

D D1- B B1 d Z BH Fase n (max) Re/Li Bestell Nr. Preis
mm Basismaß mm mm mm mm min-1 [PG 03]
73 70 6 23 HSK 25 4 3 20° 24.000 re 10241607
73 70 6 23 HSK 25 4 3 20° 24.000 li 10241590
73 70 6 23 HSK 25 6 3 20° 24.000 re 10241608
73 70 6 23 HSK 25 6 3 20° 24.000 li 10241601
75 70 6 23 HSK 25 4 3 45° 24.000 re 10243286
75 70 6 23 HSK 25 4 3 45° 24.000 li 10243282
75 70 6 23 HSK 25 6 3 45° 24.000 re 10243288
75 70 6 23 HSK 25 6 3 45° 24.000 li 10243285

HSK 32 / B1 = 17,5 mm

D D1- B B1 d Z BH Fase n (max) Re/Li Bestell Nr. Preis
mm Basismaß mm mm mm mm min-1 [PG 03]
65 62 6 17,5 HSK 32 4 3 20° 24.000 re 10242718
65 62 6 17,5 HSK 32 4 3 20° 24.000 li 10242712
65 62 6 17,5 HSK 32 6 3 20° 24.000 re 10242719
65 62 6 17,5 HSK 32 6 3 20° 24.000 li 10242717
67 62 6 17,5 HSK 32 4 3 45° 24.000 re 10243293
67 62 6 17,5 HSK 32 4 3 45° 24.000 li 10243289
67 62 6 17,5 HSK 32 6 3 45° 24.000 re 10243295
67 62 6 17,5 HSK 32 6 3 45° 24.000 li 10243292

HSK 32 / B1 = 33 mm

D D1- B B1 d Z BH Fase n (max) Re/Li Bestell Nr. Preis
mm Basismaß mm mm mm mm min-1 [PG 03]
65 62 6 33 HSK 32 4 3 20° 24.000 re 10243304
65 62 6 33 HSK 32 4 3 20° 24.000 li 10243296
65 62 6 33 HSK 32 6 3 20° 24.000 re 10243306
65 62 6 33 HSK 32 6 3 20° 24.000 li 10243302
67 62 6 33 HSK 32 4 3 45° 24.000 re 10243313
67 62 6 33 HSK 32 4 3 45° 24.000 li 10243307
67 62 6 33 HSK 32 6 3 45° 24.000 re 10243315
67 62 6 33 HSK 32 6 3 45° 24.000 li 10243312
