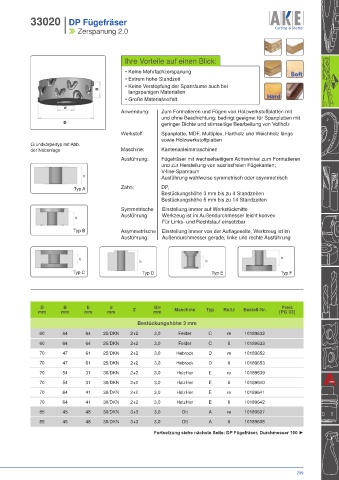

Page 213 - Katalog_2025+

33020 I DP Fügefräser
I Zerspanung 2.0

Ihre Vorteile auf einen Blick:

• Keine Mehrfachzerspanung
• Extrem hohe Standzeit
• Keine Verstopfung der Spanräume auch bei
B
langspanigen Materialien
• Große Materialvielfalt
d
Anwendung: Zum Formatieren und Fügen von Holzwerkstoffplatten mit
und ohne Beschichtung; bedingt geeignet für Spanplatten mit
D geringer Dichte und stirnseitige Bearbeitung von Vollholz
Werkstoff: Spanplatte, MDF, Multiplex, Hartholz und Weichholz längs
sowie Holzwerkstoffplatten
Grundkörpertyp mit Abb.
der Nabenlage Maschine: Kantenanleimmaschinen
Ausführung: Fügefräser mit wechselseitigem Achswinkel zum Formatieren
und zur Herstellung von ausrissfreien Fügekanten;
V-line-Spanraum
b Ausführung wahlweise symmetrisch oder asymmetrisch

Typ A Zahn: DP,
Bestückungshöhe 3 mm bis zu 4 Standzeiten
Bestückungshöhe 5 mm bis zu 14 Standzeiten
Symmetrische Einstellung immer auf Werkstückmitte
Ausführung: Werkzeug ist im Außendurchmesser leicht konvex
b
Für Links- und Rechtslauf einsetzbar
Typ B Asymmetrische Einstellung immer von der Auflageseite, Werkzeug ist im
Ausführung: Außendurchmesser gerade, linke und rechte Ausführung

b b
b b
Typ C Typ D Typ E Typ F

D B b d BH Preis
mm mm mm mm Z mm Maschine Typ Re/Li Bestell-Nr. [PG 03]
Bestückungshöhe 3 mm
60 64 64 25/DKN 2+2 3,0 Felder C re 10189632

60 64 64 25/DKN 2+2 3,0 Felder C li 10189633
70 47 61 25/DKN 2+2 3,0 Hebrock D re 10189652
70 47 61 25/DKN 2+2 3,0 Hebrock D li 10189653
70 54 31 30/DKN 2+2 3,0 HolzHer E re 10189639
70 54 31 30/DKN 2+2 3,0 HolzHer E li 10189640
70 64 41 30/DKN 2+2 3,0 HolzHer E re 10189641

70 64 41 30/DKN 2+2 3,0 HolzHer E li 10189642
85 45 48 30/DKN 3+3 3,0 Ott A re 10189607
85 45 48 30/DKN 3+3 3,0 Ott A li 10189608
Fortsetzung siehe nächste Seite: DP Fügefräser, Durchmesser 100 ►

209
