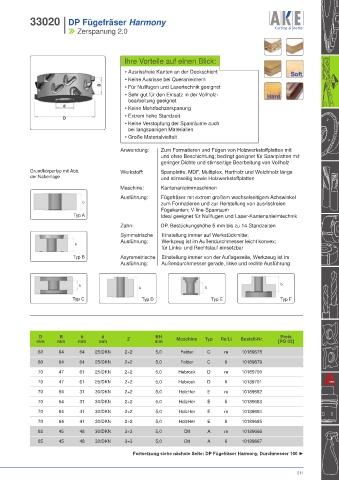

33020 I DP Fügefräser Harmony
I Zerspanung 2.0

Ihre Vorteile auf einen Blick:

• Ausrissfreie Kanten an der Deckschicht
• Keine Ausrisse bei Queranleimern
B • Für Nullfugen und Lasertechnik geeignet
• Sehr gut für den Einsatz in der Vollholz-
bearbeitung geeignet
d
• Keine Mehrfachzerspanung
• Extrem hohe Standzeit
D
• Keine Verstopfung der Spanräume auch
bei langspanigen Materialien
• Große Materialvielfalt

Anwendung: Zum Formatieren und Fügen von Holzwerkstoffplatten mit
und ohne Beschichtung; bedingt geeignet für Spanplatten mit
geringer Dichte und stirnseitige Bearbeitung von Vollholz
Grundkörpertyp mit Abb. Werkstoff: Spanplatte, MDF, Multiplex, Hartholz und Weichholz längs
der Nabenlage und stirnseitig sowie Holzwerkstoffplatten
Maschine: Kantenanleimmaschinen
Ausführung: Fügefräser mit extrem großem wechselseitigem Achswinkel
b zum Formatieren und zur Herstellung von ausrissfreien
Fügekanten; V-line-Spanraum
Typ A Ideal geeignet für Nullfugen und Laser-Kantenanleimtechnik

Zahn: DP, Bestückungshöhe 5 mm bis zu 14 Standzeiten
Symmetrische Einstellung immer auf Werkstückmitte;
Ausführung: Werkzeug ist im Außendurchmesser leicht konvex;
b
für Links- und Rechtslauf einsetzbar
Typ B Asymmetrische Einstellung immer von der Auflageseite, Werkzeug ist im
Ausführung: Außendurchmesser gerade, linke und rechte Ausführung

b b
b b
Typ C Typ D Typ E Typ F

D B b d BH Preis
mm mm mm mm Z mm Maschine Typ Re/Li Bestell-Nr. [PG 03]
60 64 64 25/DKN 2+2 5,0 Felder C re 10189678

60 64 64 25/DKN 2+2 5,0 Felder C li 10189679
70 47 61 25/DKN 2+2 5,0 Hebrock D re 10189700
70 47 61 25/DKN 2+2 5,0 Hebrock D li 10189701
70 54 31 30/DKN 2+2 5,0 HolzHer E re 10189682
70 54 31 30/DKN 2+2 5,0 HolzHer E li 10189683

70 64 41 30/DKN 2+2 5,0 HolzHer E re 10189684
70 64 41 30/DKN 2+2 5,0 HolzHer E li 10189685
85 45 48 30/DKN 3+3 5,0 Ott A re 10189666
85 45 48 30/DKN 3+3 5,0 Ott A li 10189667

Fortsetzung siehe nächste Seite: DP Fügefräser Harmony, Durchmesser 100 ►
