Page 221 - Katalog_2025+

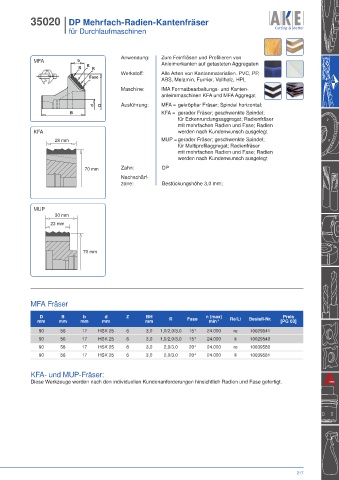

35020 I DP Mehrfach-Radien-Kantenfräser
I für Durchlaufmaschinen

Anwendung: Zum Feinfräsen und Profilieren von
MFA b Anleimerkanten auf getasteten Aggregaten
. R . R . R
Werkstoff: Alle Arten von Kantenmaterialien. PVC, PP,
. Fase ABS, Melamin, Furnier, Vollholz, HPL

Maschine: IMA Formatbearbeitungs- und Kanten-
anleimmaschinen KFA und MFA Aggregat

d D Ausführung: MFA = gekröpfter Fräser; Spindel horizontal;
B KFA = gerader Fräser; geschwenkte Spindel;
für Eckenrundungsaggregat; Radienfräser
mit mehrfachen Radien und Fase; Radien
KFA werden nach Kundenwunsch ausgelegt
28 mm MUP = gerader Fräser; geschwenkte Spindel;
für Multiprofilaggregat; Radienfräser
mit mehrfachen Radien und Fase; Radien
werden nach Kundenwunsch ausgelegt
70 mm Zahn: DP
Nachschärf-
zone: Bestückungshöhe 3,0 mm;

MUP
30 mm
23 mm

70 mm

MFA Fräser

D B b d Z BH n (max) Preis
mm mm mm mm mm R Fase min -1 Re/Li Bestell-Nr. [PG 03]
90 56 17 HSK 25 6 3,0 1,0/2,0/3,0 15° 24.000 re 10029541
90 56 17 HSK 25 6 3,0 1,0/2,0/3,0 15° 24.000 li 10029540
90 56 17 HSK 25 6 3,0 2,0/3,0 20° 24.000 re 10039580
90 56 17 HSK 25 6 3,0 2,0/3,0 20° 24.000 li 10039581

KFA- und MUP-Fräser:
Diese Werkzeuge werden nach den individuellen Kundenanforderungen hinsichtlich Radien und Fase gefertigt.

217
