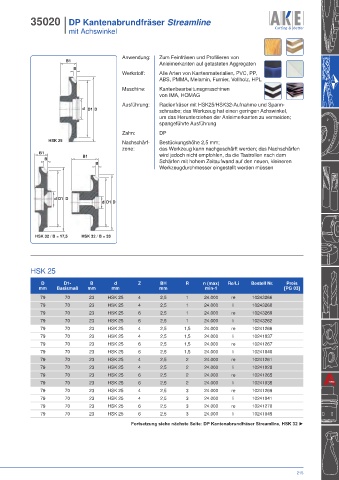

35020 I DP Kantenabrundfräser Streamline
I mit Achswinkel

Anwendung: Zum Feinfräsen und Profilieren von
B1 Anleimerkanten auf getasteten Aggregaten
B
Werkstoff: Alle Arten von Kantenmaterialien, PVC, PP,
ABS, PMMA, Melamin, Furnier, Vollholz, HPL
Maschine: Kantenbearbeitunsgmaschinen
von IMA, HOMAG
Ausführung: Radienfräser mit HSK25/HSK32-Aufnahme und Spann-
d D1 D schraube; das Werkzeug hat einen geringen Achswinkel,
um das Herunterziehen der Anleimerkanten zu vermeiden;
spangeführte Ausführung
Zahn: DP
HSK 25 Nachschärf- Bestückungshöhe 2,5 mm;
zone: das Werkzeug kann nachgeschärft werden; das Nachschärfen
B1 wird jedoch nicht empfohlen, da die Tastrollen nach dem
B B1 Schärfen mit hohem Zeitaufwand auf den neuen, kleineren
B
Werkzeugdurchmesser eingestellt werden müssen

d D1 D
d D1 D

HSK 32 / B = 17,5 HSK 32 / B = 33

HSK 25

D D1- B d Z BH R n (max) Re/Li Bestell Nr. Preis
mm Basismaß mm mm mm min-1 [PG 03]
79 70 23 HSK 25 4 2,5 1 24.000 re 10243266
79 70 23 HSK 25 4 2,5 1 24.000 li 10243260
79 70 23 HSK 25 6 2,5 1 24.000 re 10243269
79 70 23 HSK 25 6 2,5 1 24.000 li 10243262
79 70 23 HSK 25 4 2,5 1,5 24.000 re 10241266
79 70 23 HSK 25 4 2,5 1,5 24.000 li 10241037
79 70 23 HSK 25 6 2,5 1,5 24.000 re 10241267
79 70 23 HSK 25 6 2,5 1,5 24.000 li 10241040
79 70 23 HSK 25 4 2,5 2 24.000 re 10241261
79 70 23 HSK 25 4 2,5 2 24.000 li 10241028
79 70 23 HSK 25 6 2,5 2 24.000 re 10241265
79 70 23 HSK 25 6 2,5 2 24.000 li 10241035
79 70 23 HSK 25 4 2,5 3 24.000 re 10241269
79 70 23 HSK 25 4 2,5 3 24.000 li 10241041
79 70 23 HSK 25 6 2,5 3 24.000 re 10241270
79 70 23 HSK 25 6 2,5 3 24.000 li 10241049
Fortsetzung siehe nächste Seite: DP Kantenabrundfräser Streamline, HSK 32 ►
