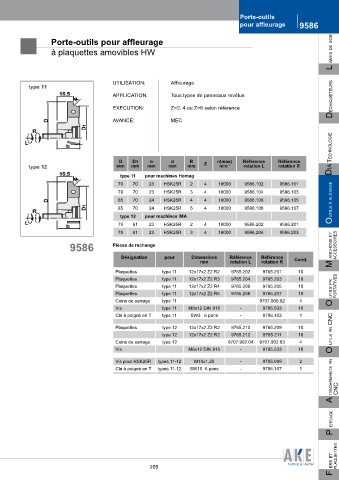

Page 205 - Catalogue-General-FR-13

Porte-outils
pour affleurage 9586

Porte-outils pour affleurage Porte-outils pour affleurage
à plaquettes amovibles HW à plaquettes amovibles HW L ames de scie

UTILISATION: Affleurage
déchiqueteurs
APPLICATION: Tous types de panneaux revêtus

EXECUTION: Z=2, 4 ou Z=6 selon référence

AVANCE: MEC

dia technOLOgie

D D1 b d R n(max) Référence Référence
mm mm mm mm mm Z min -1 rotation L rotation R
type 11 pour machines Homag
79 70 23 HSK25R 2 4 18000 9586.102 9586.101
79 70 23 HSK25R 3 4 18000 9586.104 9586.103
85 70 24 HSK25R 4 4 18000 9586.106 9586.105 OutiLs à aLésage
85 70 24 HSK25R 5 4 18000 9586.108 9586.107
type 12 pour machines IMA
79 61 23 HSK25R 2 4 18000 9586.202 9586.201
79 61 23 HSK25R 3 4 18000 9586.204 9586.203

9586 Pièces de rechange m anchOns et accessOires

Désignation pour Dimensions Référence Référence Cond.
mm rotation L rotation R
Plaquettes type 11 12x17x2 Z2 R2 9765.202 9765.201 10
Plaquettes type 11 12x17x2 Z2 R3 9765.204 9765.203 10
Plaquettes type 11 12x17x2 Z2 R4 9765.206 9765.205 10 pOrtatives
Plaquettes type 11 12x17x2 Z2 R5 9765.208 9765.207 10 O utiLs pr
Coins de serrage type 11 9707.900.02 4
Vis type 11 M6x12 DIN 915 - 9705.533 10
Clé à poigné en T type 11 SW3 6 pans - 9706.103 1
Plaquettes type 12 12x17x2 Z2 R2 9765.210 9765.209 10
type 12 12x17x2 Z2 R2 9765.212 9765.211 10 O utiLs pr cnc
Coins de serrage type 12 9707.902.04 9707.902.03 4
Vis M6x12 DIN 915 - 9705.533 10

Vis pour HSK25R types 11-12 M10x1.25 - 9705.099 2
a ttachements pr cnc
Clé à poigné en T types 11-12 SW10 6 pans - 9706.107 1

p ercage

F ers et pLaquettes

205
