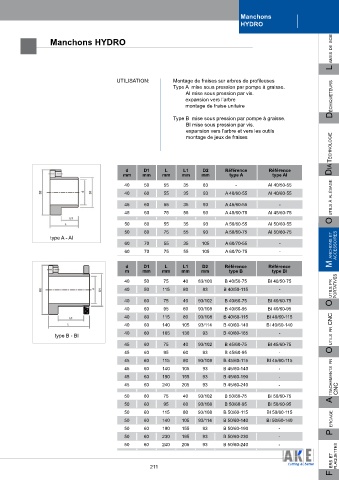

Page 210 - Catalogue-General-FR-13

Manchons
HYDRO

L ames de scie
Manchons HYDRO

uTILISATIOn: Montage de fraises sur arbres de profileuses
Type A mise sous pression par pompe à graisse.
AI mise sous pression par vis.
expansion vers l’arbre déchiqueteurs
montage de fraise unitaire

Type B mise sous pression par pompe à graisse.
BI mise sous pression par vis.
expansion vers l’arbre et vers les outils
dia technoLogie
montage de jeux de fraises

d D1 L L1 D2 Référence Référence
mm mm mm mm mm type A type AI
40 50 55 35 83 - AI 40/50-55
40 60 55 35 93 A 40/60-55 AI 40/60-55
45 60 55 35 93 A 45/60-55 - o utiLs à aLésage
45 60 75 55 93 A 45/60-75 AI 45/60-75
50 60 55 35 93 A 50/60-55 AI 50/60-55
50 60 75 55 93 A 50/60-75 AI 50/60-75
type A - AI
60 70 55 35 105 A 60/70-55 -
60 70 75 55 105 A 60/70-75 - m anchons et accessoires

d D1 L L1 D2 Référence Référence
m mm mm mm mm type B type BI
40 50 75 40 83/100 B 40/50-75 BI 40/50-75
40 50 115 80 83 B 40/50-115 - o utiLs pr portatives
40 60 75 40 93/102 B 40/60-75 BI 40/60-75
40 60 95 60 93/108 B 40/60-95 BI 40/60-95
40 60 115 80 93/108 B 40/60-115 BI 40/60-115
40 60 140 105 93/114 B 40/60-140 BI 40/60-140
type B - BI 40 60 165 130 93 B 40/60-165 - o utiLs pr cnc
45 60 75 40 93/102 B 45/60-75 BI 45/60-75
45 60 95 60 93 B 45/60-95 -
45 60 115 80 93/108 B 45/60-115 BI 45/60-115
45 60 140 105 93 B 45/60-140 -
45 60 190 155 93 B 45/60-190 -
45 60 240 205 93 B 45/60-240 - a ttachements pr
50 60 75 40 93/102 B 50/60-75 BI 50/60-75 cnc
50 60 95 60 93/108 B 50/60-95 BI 50/60-95
50 60 115 80 93/108 B 50/60-115 BI 50/60-115
50 60 140 105 93/114 B 50/60-140 BI 50/60-140 p ercage
50 60 190 155 93 B 50/60-190 -
50 60 230 195 93 B 50/60-230 -
50 60 240 205 93 B 50/60-240 -
