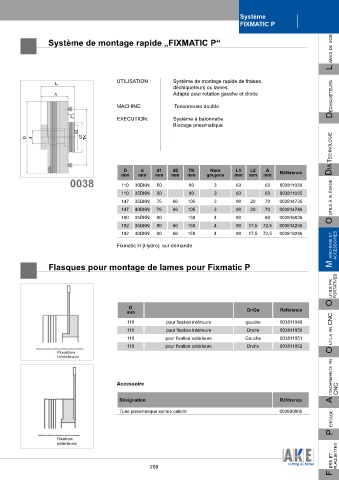

P. 208
Système
FIXMATIC P
L ames de scie
Système de montage rapide „FIXMATIC P“
uTILISATIOn : Système de montage rapide de fraises,
L 1
déchiqueteurs ou lames.
A Adapté pour rotation gauche et droite déchiqueteurs
MACHInE: Tenonneuse double
L
2 EXECuTIOn: Système à baïonnette
Blocage pneumatique
d2
dia technoLogie
D d d1 TK
D d d1 d2 TK Nbre L1 L2 A
mm mm mm mm mm goujons mm mm mm Référence
0038 110 30DKn 50 80 3 63 63 003811030
110 35DKn 50 80 3 63 63 003811035
147 35DKn 75 66 105 3 90 20 70 003814735 o utiLs à aLésage
147 40DKn 75 66 105 3 90 20 70 003814746
160 35DKn 80 130 4 60 60 003816035
192 35DKn 80 66 150 4 90 17,5 72,5 003814235
192 40DKn 80 66 150 4 90 17,5 72,5 003819246
m anchons et accessoires
Fixmatic H (Hydro) sur demande
Flasques pour montage de lames pour Fixmatic P
o utiLs pr portatives
D
mm Dr/Ga Référence
110 pour fixation intérieure gauche 003811049
110 pour fixation intérieure Droite 003811050 o utiLs pr cnc
110 pour fixation extérieure Gauche 003811051
110 pour fixation extérieure Droite 003811052
a ttachements pr
Accessoire
Désignation Référence cnc
Tube pneumatique spiralé calibré 003800005
p ercage
F ers et pLaquettes
