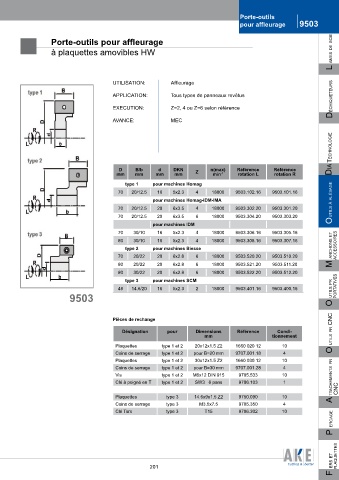

Page 201 - Catalogue-General-FR-13

Porte-outils
pour affleurage 9503

Porte-outils pour affleurage Porte-outils pour affleurage
à plaquettes amovibles HW à plaquettes amovibles HW L ames de scie

UTILISATION: Affleurage
déchiqueteurs
APPLICATION: Tous types de panneaux revêtus

EXECUTION: Z=2, 4 ou Z=6 selon référence

AVANCE: MEC

dia technOLOgie

D B/b d DKN n(max) Référence Référence
mm mm mm mm Z min -1 rotation L rotation R
type 1 pour machines Homag
70 20/12.5 16 5x2.3 4 18000 9503.102.16 9503.101.16
pour machines Homag-IDM-IMA OutiLs à aLésage
70 20/12.5 20 6x3.5 4 18000 9503.302.20 9503.301.20
70 20/12.5 20 6x3.5 6 18000 9503.304.20 9503.303.20
pour machines IDM
70 30/10 16 5x2.3 4 18000 9503.306.16 9503.305.16
80 30/10 16 5x2.3 4 18000 9503.308.16 9503.307.16
type 2 pour machines Biesse m anchOns et accessOires
70 20/22 20 6x2.8 6 18000 9503.520.20 9503.510.20
80 20/22 20 6x2.8 6 18000 9503.521.20 9503.511.20
80 30/22 20 6x2.8 6 18000 9503.522.20 9503.512.20
type 3 pour machines SCM
48 14.6/20 16 5x2.3 2 18000 9503.401.16 9503.400.16 pOrtatives
9503 O utiLs pr

Pièces de rechange

Désignation pour Dimensions Référence Condi-
mm tionnement O utiLs pr cnc
Plaquettes type 1 et 2 20x12x1.5 Z2 1660 020 12 10
Coins de serrage type 1 et 2 pour B=20 mm 9707.001.18 4
Plaquettes type 1 et 2 30x12x1.5 Z2 1660 030 12 10
Coins de serrage type 1 et 2 pour B=30 mm 9707.001.28 4
Vis type 1 et 2 M6x12 DIN 915 9705.533 10
Clé à poigné en T type 1 et 2 SW3 6 pans 9706.103 1 a ttachements pr

Plaquettes type 3 14.6x9x1.5 Z2 9750.090 10 cnc
Coins de serrage type 3 M3.5x7.5 9705.350 4
Clé Torx type 3 T15 9706.302 10
