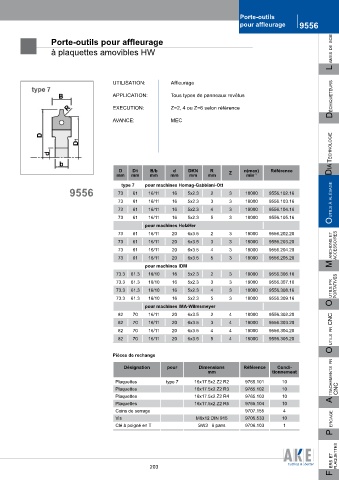

Page 203 - Catalogue-General-FR-13

Porte-outils
pour affleurage 9556

Porte-outils pour affleurage Porte-outils pour affleurage
à plaquettes amovibles HW à plaquettes amovibles HW L ames de scie

UTILISATION: Affleurage
déchiqueteurs
APPLICATION: Tous types de panneaux revêtus

EXECUTION: Z=2, 4 ou Z=6 selon référence

AVANCE: MEC

dia technOLOgie

D D1 B/b d DKN R n(max) Référence
mm mm mm mm mm mm Z min -1
type 7 pour machines Homag-Gabbiani-Ott
9556 73 61 16/11 16 5x2.3 2 3 18000 9556.102.16

73 61 16/11 16 5x2.3 3 3 18000 9556.103.16 OutiLs à aLésage
73 61 16/11 16 5x2.3 4 3 18000 9556.104.16
73 61 16/11 16 5x2.3 5 3 18000 9556.105.16
pour machines HolzHer
73 61 16/11 20 6x3.5 2 3 18000 9556.202.20
73 61 16/11 20 6x3.5 3 3 18000 9556.203.20
73 61 16/11 20 6x3.5 4 3 18000 9556.204.20 m anchOns et accessOires
73 61 16/11 20 6x3.5 5 3 18000 9556.205.20
pour machines IDM
73.3 61.3 16/10 16 5x2.3 2 3 18000 9556.306.16
73.3 61.3 16/10 16 5x2.3 3 3 18000 9556.307.16
73.3 61.3 16/10 16 5x2.3 4 3 18000 9556.308.16 O utiLs pr pOrtatives
73.3 61.3 16/10 16 5x2.3 5 3 18000 9556.309.16
pour machines IMA-Wilmsmeyer
82 70 16/11 20 6x3.5 2 4 18000 9556.302.20
O utiLs pr cnc
82 70 16/11 20 6x3.5 3 4 18000 9556.303.20
82 70 16/11 20 6x3.5 4 4 18000 9556.304.20
82 70 16/11 20 6x3.5 5 4 18000 9556.305.20

Pièces de rechange

Désignation pour Dimensions Référence Condi-
mm tionnement
Plaquettes type 7 16x17.5x2 Z2 R2 9765.101 10 a ttachements pr
Plaquettes 16x17.5x2 Z2 R3 9765.102 10
Plaquettes 16x17.5x2 Z2 R4 9765.103 10 cnc
Plaquettes 16x17.5x2 Z2 R5 9765.104 10
Coins de serrage 9707.155 4
p ercage
Vis M6x12 DIN 915 9705.533 10
Clé à poigné en T SW3 6 pans 9706.103 1

F ers et pLaquettes
