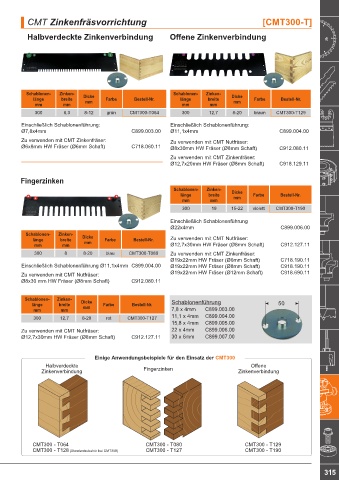

Page 319 - blueline-CMT Katalog 2022+_20250310

CMT Zinkenfräsvorrichtung [CMT300-T]

Halbverdeckte Zinkenverbindung Offene Zinkenverbindung

Schablonen- Zinken- Dicke Schablonen- Zinken- Dicke
länge breite mm Farbe Bestell-Nr. länge breite mm Farbe Bestell-Nr.
mm mm mm mm
300 6,3 8-12 grün CMT300-T064 300 12,7 8-20 braun CMT300-T129

Einschließlich Schablonenführung: Einschließlich Schablonenführung:
Ø7,8x4mm C899.003.00 Ø11,1x4mm C899.004.00
Zu verwenden mit CMT Zinkenfräser: Zu verwenden mit CMT Nutfräser:
Ø6x8mm HW Fräser (Ø6mm Schaft) C718.060.11 Ø8x30mm HW Fräser (Ø8mm Schaft) C912.080.11

Zu verwenden mit CMT Zinkenfräser:
Ø12,7x20mm HW Fräser (Ø8mm Schaft) C918.129.11

Fingerzinken

Schablonen- Zinken- Dicke
länge breite mm Farbe Bestell-Nr.
mm mm
300 19 15-22 violett CMT300-T190

Einschließlich Schablonenführung
Ø22x4mm C899.006.00
Schablonen- Zinken- Dicke
länge breite Farbe Bestell-Nr. Zu verwenden mit CMT Nutfräser:
mm mm mm Ø12,7x30mm HW Fräser (Ø8mm Schaft) C912.127.11
300 8 8-20 blau CMT300-T080 Zu verwenden mit CMT Zinkenfräser:
Ø19x22mm HW Fräser (Ø6mm Schaft) C718.190.11
Einschließlich Schablonenführung Ø11,1x4mm C899.004.00 Ø19x22mm HW Fräser (Ø8mm Schaft) C918.190.11
Zu verwenden mit CMT Nutfräser: Ø19x22mm HW Fräser (Ø12mm Schaft) C918.690.11
Ø8x30 mm HW Fräser (Ø8mm Schaft) C912.080.11

Schablonen- Zinken- Dicke
länge breite mm Farbe Bestell-Nr. Schablonenführung 50
mm mm 7,8 x 4mm C899.003.00
300 12,7 8-20 rot CMT300-T127 11,1 x 4mm C899.004.00
15,8 x 4mm C899.005.00
Zu verwenden mit CMT Nutfräser: 22 x 4mm C899.006.00
Ø12,7x30mm HW Fräser (Ø8mm Schaft) C912.127.11 30 x 6mm C899.007.00

Einige Anwendungsbeispiele für den Einsatz der CMT300
Halbverdeckte Offene
Zinkenverbindung Fingerzinken Zinkenverbindung

CMT300 - T064 CMT300 - T080 CMT300 - T129
CMT300 - T128 (Standardzubehör bei CMT300) CMT300 - T127 CMT300 - T190
