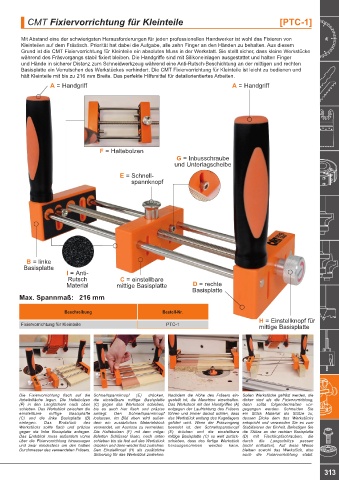

CMT Fixiervorrichtung für Kleinteile [PTC-1]

Mit Abstand eine der schwierigsten Herausforderungen für jeden professionellen Handwerker ist wohl das Fixieren von
Kleinteilen auf dem Frästisch. Priorität hat dabei die Aufgabe, alle zehn Finger an den Händen zu behalten. Aus diesem
Grund ist die CMT Fixiervorrichtung für Kleinteile ein absolutes Muss in der Werkstatt. Sie stellt sicher, dass kleine Werkstücke
während des Fräsvorgangs stabil fixiert bleiben. Die Handgriffe sind mit Silikoneinlagen ausgestattet und halten Finger
und Hände in sicherer Distanz zum Schneidwerkzeug während eine Anti-Rutsch-Beschichtung an der mittigen und rechten
Basisplatte ein Verrutschen des Werkstückes verhindert. Die CMT Fixiervorrichtung für Kleinteile ist leicht zu bedienen und
hält Kleinteile mit bis zu 216 mm Breite. Das perfekte Hilfsmittel für detailorientiertes Arbeiten.
A = Handgriff A = Handgriff

F = Haltebolzen
G = Inbusschraube
und Unterlagscheibe

E = Schnell-
spannknopf

B = linke
Basisplatte
I = Anti-
Rutsch C = einstellbare
Material mittige Basisplatte D = rechte
Basisplatte
Max. Spannmaß: 216 mm

Beschreibung Bestell-Nr.
H = Einstellknopf für
Fixiervorrichtung für Kleinteile PTC-1 mittige Basisplatte

Die Fixiervorrichtung flach auf die Schnellspannknopf (E) drücken, Nachdem die Höhe des Fräsers ein- Sollen Werkstücke gefräst werden, die
Arbeitsfläche legen. Die Haltebolzen die einstellbare mittige Basisplatte gestellt ist, die Maschine einschalten. dicker sind als die Fixiervorrichtung,
(F) in den Langlöchern nach oben (C) gegen das Werkstück schieben, Das Werkstück mit den Handgriffen (A) dann sollte folgendermaßen vor-
schieben. Das Werkstück zwischen die bis es auch hier flach und präzise entgegen der Laufrichtung des Fräsers gegangen werden. Schneiden Sie

einstellbare mittige Basisplatte anliegt. Den Schnellspannknopf führen und immer darauf achten, dass ein Stück Material als Stütze zu,
(C) und die linke Basisplatte (B) loslassen. Im Bild oben wird außer- das Werkstück entlang des Kugellagers dessen Dicke dem des Werkstücks
einlegen. Das Endstück des dem ein zusätzliches Materialstück geführt wird. Wenn der Fräsvorgang entspricht und verwenden Sie es zum
Werkstücks sollte flach und präzise verwendet, um Ausrisse zu vermeiden. beendet ist, den Schnellspannknopf Stabilisieren der Einheit. Befestigen Sie
gegen die linke Basisplatte anliegen. Die Haltebolzen (F) mit dem mitge- (E) drücken und die einstellbare die Stütze an der rechten Basisplatte
Das Endstück muss außerdem vorne lieferten Schlüssel lösen, nach unten mittige Basisplatte (C) so weit zurück- (D) mit Flachkopfschrauben, die
über die Fixiervorrichtung hinausragen schieben bis sie fest auf das Werkstück schieben, dass das fertige Werkstück durch die Langschlitze passen
und zwar mindestens um den halben drücken und dann wieder fest zudrehen. herausgenommen werden kann. (nicht enthalten). Auf diese Weise
Durchmesser des verwendeten Fräsers. Den Einstellknopf (H) als zusätzliche bleiben sowohl das Werkstück, also
Sicherung für das Werkstück zudrehen. auch die Fixiervorrichtung stabil.
