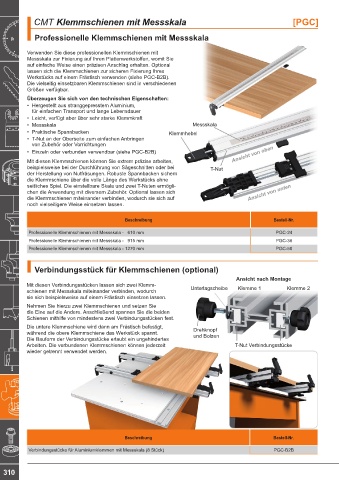

Page 314 - blueline-CMT Katalog 2022+_20250310

CMT Klemmschienen mit Messskala [PGC]

Professionelle Klemmschienen mit Messskala

Verwenden Sie diese professionellen Klemmschienen mit
Messskala zur Fixierung auf Ihren Plattenwerkstoffen, womit Sie
auf einfache Weise einen präzisen Anschlag erhalten. Optional
lassen sich die Klemmschienen zur sicheren Fixierung Ihres
Werkstücks auf einem Frästisch verwenden (siehe PGC-B2B).
Die vielseitig einsetzbaren Klemmschienen sind in verschiedenen
Größen verfügbar.
Überzeugen Sie sich von den technischen Eigenschaften:
• Hergestellt aus stranggepresstem Aluminium,
für einfachen Transport und lange Lebensdauer
• Leicht, verfügt aber über sehr starke Klemmkraft
• Messskala Messskala
• Praktische Spannbacken Klemmhebel
• T-Nut an der Oberseite zum einfachen Anbringen
von Zubehör oder Vorrichtungen
• Einzeln oder verbunden verwendbar (siehe PGC-B2B) Ansicht von oben

Mit diesen Klemmschienen können Sie extrem präzise arbeiten,
beispielsweise bei der Durchführung von Sägeschnitten oder bei T-Nut
der Herstellung von Nutfräsungen. Robuste Spannbacken sichern
die Klemmschiene über die volle Länge des Werkstücks ohne
seitliches Spiel. Die einstellbare Skala und zwei T-Nuten ermögli-
chen die Anwendung mit diversem Zubehör. Optional lassen sich Ansicht von unten
die Klemmschienen miteinander verbinden, wodurch sie sich auf
noch vielseitigere Weise einsetzen lassen.

Beschreibung Bestell-Nr.
Professionelle Klemmschienen mit Messskala - 610 mm PGC-24
Professionelle Klemmschienen mit Messskala - 915 mm PGC-36
Professionelle Klemmschienen mit Messskala - 1270 mm PGC-50

Verbindungsstück für Klemmschienen (optional)
Ansicht nach Montage
Mit diesen Verbindungsstücken lassen sich zwei Klemm-
schienen mit Messskala miteinander verbinden, wodurch Unterlagscheibe Klemme 1 Klemme 2
sie sich beispielsweise auf einem Frästisch einsetzen lassen.
Nehmen Sie hierzu zwei Klemmschienen und setzen Sie
die Eine auf die Andere. Anschließend spannen Sie die beiden
Schienen mithilfe von mindestens zwei Verbindungsstücken fest.
Die untere Klemmschiene wird dann am Frästisch befestigt,
während die obere Klemmschiene das Werkstück spannt. Drehknopf
und Bolzen
Die Bauform der Verbindungsstücke erlaubt ein ungehindertes
Arbeiten. Die verbundenen Klemmschienen können jederzeit T-Nut Verbindungsstücke
wieder getrennt verwendet werden.

Beschreibung Bestell-Nr.

Verbindungsstücke für Aluminiumklemmen mit Messskala (8 Stück) PGC-B2B
