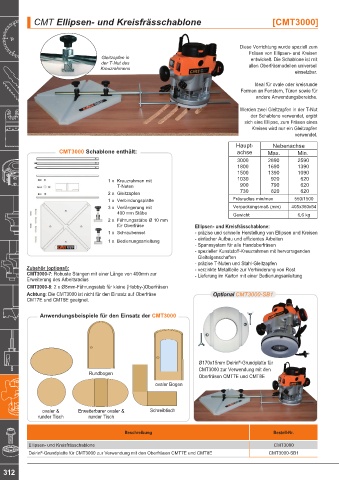

CMT Ellipsen- und Kreisfrässchablone [CMT3000]

Diese Vorrichtung wurde speziell zum
Fräsen von Ellipsen- und Kreisen
Gleitzapfen in entwickelt. Die Schablone ist mit
der T-Nut des allen Oberfräsmodellen universell
Kreuzrahmens
einsetzbar.

Ideal für ovale oder kreisrunde
Formen an Fenstern, Türen sowie für
andere Anwendungsbereiche.

Werden zwei Gleitzapfen in der T-Nut
der Schablone verwendet, ergibt
sich eine Ellipse, zum Fräsen eines
Kreises wird nur ein Gleitzapfen
verwendet.
Haupt- Nebenachse
CMT3000 Schablone enthält: achse Max. Min.
3000 2890 2590
1800 1690 1390
1500 1390 1090
1 x Kreuzrahmen mit 1030 920 620
T-Nuten 900 790 620
2 x Gleitzapfen 730 620 620
1 x Verbindungsplatte Fräsradius min/max 550/1500
3 x Verlängerung mit Verpackungsmaß (mm) 405x360x54
400 mm Stäbe Gewicht 6,6 kg
2 x Führungsstäbe Ø 10 mm
für Oberfräse Ellipsen- und Kreisfrässchablone:
1 x Schraubenset - präzise und schnelle Herstellung von Ellipsen und Kreisen
1 x Bedienungsanleitung - einfacher Aufbau und effizientes Arbeiten
- Spannsystem für alle Handoberfräsen
- spezieller Kunststoff-Kreuzrahmen mit hervorragenden
Gleiteigenschaften
- präzise T-Nuten und Stahl-Gleitzapfen
Zubehör (optional): - verzinkte Metallteile zur Verhinderung von Rost
CMT3000-7: Robuste Stangen mit einer Länge von 400mm zur - Lieferung im Karton mit einer Bedienungsanleitung
Erweiterung des Arbeitsradius
CMT3000-8: 2 x Ø8mm-Führungsstab für kleine (Hobby-)Oberfräsen
Achtung: Die CMT3000 ist nicht für den Einsatz auf Oberfräse Optional CMT3000-SB1
CMT7E und CMT8E geeignet.

Anwendungsbeispiele für den Einsatz der CMT3000

Ø170x15mm Delrin -Grundplatte für
®
CMT3000 zur Verwendung mit den
Rundbogen
Oberfräsen CMT7E und CMT8E
ovaler Bogen

ovaler & Erweiterbarer ovaler & Schreibtisch
runder Tisch runder Tisch

Beschreibung Bestell-Nr.

Ellipsen- und Kreisfrässchablone CMT3000
Delrin -Grundplatte für CMT3000 zur Verwendung mit den Oberfräsen CMT7E und CMT8E CMT3000-SB1
®
