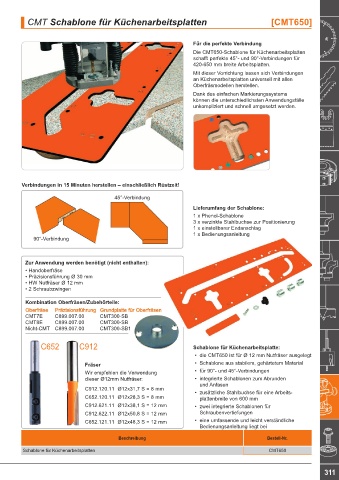

CMT Schablone für Küchenarbeitsplatten [CMT650]

Für die perfekte Verbindung
Die CMT650-Schablone für Küchenarbeitsplatten
schafft perfekte 45°- und 90°-Verbindungen für
420-650 mm breite Arbeitsplatten.
Mit dieser Vorrichtung lassen sich Verbindungen
an Küchenarbeitsplatten universell mit allen
Oberfräsmodellen herstellen.
Dank des einfachen Markierungssystems
können die unterschiedlichsten Anwendungsfälle
unkompliziert und schnell umgesetzt werden.

Verbindungen in 15 Minuten herstellen – einschließlich Rüstzeit!
45°-Verbindung

Lieferumfang der Schablone:
1 x Phenol-Schablone
3 x verzinkte Stahlbuchse zur Positionierung
1 x einstellbarer Endanschlag
1 x Bedienungsanleitung
90°-Verbindung

Zur Anwendung werden benötigt (nicht enthalten):
• Handoberfräse
• Präzisionsführung Ø 30 mm
• HW Nutfräser Ø 12 mm
• 2 Schraubzwingen

Kombination Oberfräsen/Zubehörteile:
Oberfräse
Präzisionsführung
Oberfräse Präzisionsführung Grundplatte für Oberfräsen Grundplatte für Oberfräsen
CMT7E C899.007.00 CMT300-SB
CMT8E C899.007.00 CMT300-SB
Nicht-CMT C899.007.00 CMT300-SB1

C652 C912 Schablone für Küchenarbeitsplatte:
• die CMT650 ist für Ø 12 mm Nutfräser ausgelegt
Fräser • Schablone aus stabilem, gehärtetem Material
Wir empfehlen die Verwendung • für 90°- und 45°-Verbindungen
dieser Ø12mm Nutfräser: • integrierte Schablonen zum Abrunden
und Anfasen
C912.120.11 Ø12x31,7 S = 8 mm • zusätzliche Stahlbuchse für eine Arbeits-
C652.120.11 Ø12x28,3 S = 8 mm plattenbreite von 600 mm
C912.621.11 Ø12x38,1 S = 12 mm • zwei integrierte Schablonen für
C912.622.11 Ø12x50,8 S = 12 mm Schraubenvertiefungen
C652.121.11 Ø12x48,3 S = 12 mm • eine umfassende und leicht verständliche
Bedienungsanleitung liegt bei
Beschreibung Bestell-Nr.

Schablone für Küchenarbeitsplatten CMT650

311
