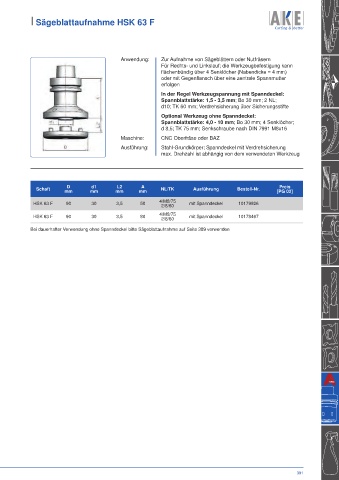

Page 395 - Katalog_2025+

I Sägeblattaufnahme HSK 63 F

Anwendung: Zur Aufnahme von Sägeblättern oder Nutfräsern
Für Rechts- und Linkslauf; die Werkzeugbefestigung kann
flächenbündig über 4 Senklöcher (Nabendicke = 4 mm)
oder mit Gegenflansch über eine zentrale Spannmutter
erfolgen
In der Regel Werkzeugspannung mit Spanndeckel:
Spannblattstärke: 1,5 - 3,5 mm; Bo 30 mm; 2 NL;
d10; TK 60 mm; Verdrehsicherung über Sicherungsstifte

Optional Werkzeug ohne Spanndeckel:
Spannblattstärke: 4,0 - 10 mm; Bo 30 mm; 4 Senklöcher;
d 8,5; TK 75 mm; Senkschraube nach DIN 7991 M8x16

Maschine: CNC Oberfräse oder BAZ
Ausführung: Stahl-Grundkörper; Spanndeckel mit Verdrehsicherung
max. Drehzahl ist abhängig von dem verwendeten Werkzeug

Preis
d1
D
A
L2
Schaft mm mm mm mm NL/TK Ausführung Bestell-Nr. [PG 02]
HSK 63 F 90 30 3,5 50 4/M8/75 mit Spanndeckel 10179926
2/8/60
HSK 63 F 90 30 3,5 80 4/M8/75 mit Spanndeckel 10178467
2/8/60
Bei dauerhafter Verwendung ohne Spanndeckel bitte Sägeblattaufnahme auf Seite 389 verwenden

391
